Uziemienie wykonane w fundamencie to jeden z tych elementów, których nie widać po zakończeniu budowy, a które mają realny wpływ na bezpieczeństwo instalacji. Dobrze zaprojektowany i poprawnie połączony układ poprawia ochronę przeciwporażeniową, wspiera instalację odgromową i zwykle jest prostszy do wykonania na etapie stanu surowego niż późniejsze poprawki. Poniżej wyjaśniam, jak działa, z czego się go robi, kiedy ma sens i jakie błędy najczęściej kosztują najwięcej.
Najważniejsze informacje w skrócie
- Przepisy budowlane dopuszczają wykorzystanie zbrojenia fundamentów oraz metalowych elementów w niezbrojonych fundamentach jako uziomu instalacji elektrycznej.
- Najlepszy moment na wykonanie układu to etap przed betonowaniem, bo później każda poprawka jest trudna, kosztowna albo wręcz nieopłacalna.
- W praktyce projektowej często spotyka się bednarkę FeZn 30x4 mm, ale dobór materiału zależy od projektu, rodzaju fundamentu i warunków korozyjnych.
- Sam uziemiony fundament nie zastępuje pełnej ochrony przeciwporażeniowej ani ochrony przeciwprzepięciowej, jeśli są one wymagane w budynku.
- Przy odbiorze liczy się ciągłość połączeń, protokół pomiarów i dostęp do głównej szyny uziemiającej.
Po co robi się uziemienie w fundamencie domu
Patrzę na to rozwiązanie jak na fundament całego systemu bezpieczeństwa elektrycznego, bo właśnie od niego zaczyna się skuteczne odprowadzenie prądów zwarciowych, udarów atmosferycznych i zakłóceń. W praktyce chodzi o to, żeby metalowe elementy budynku i instalacji miały wspólny, możliwie stabilny potencjał, a nie „pływały” względem siebie. To ogranicza ryzyko porażenia, poprawia działanie zabezpieczeń i pomaga w pracy ograniczników przepięć.
W polskich przepisach można wykorzystać jako uziomy metalowe konstrukcje budynków, zbrojenia fundamentów oraz inne metalowe elementy w niezbrojonych fundamentach. To ważne, bo oznacza, że dobrze wykonany fundament nie jest dodatkiem „na siłę”, tylko pełnoprawnym elementem instalacji. Warto jednak pamiętać o jednej rzeczy: sam uziemiony fundament nie oznacza jeszcze, że budynek musi mieć pełną instalację odgromową. Ta zależy od projektu, rodzaju obiektu i analizy ryzyka.
- Zmniejsza ryzyko niebezpiecznych różnic potencjałów między metalowymi elementami budynku.
- Ułatwia skuteczne działanie ochrony przeciwporażeniowej i przeciwprzepięciowej.
- Stanowi bardzo dobrą bazę pod instalację odgromową, jeśli taka jest przewidziana.
- Najwięcej korzyści daje wtedy, gdy jest zaplanowane od razu na etapie projektu.
Jeśli budynek jest jeszcze na etapie projektu, to właśnie teraz zapada decyzja, która później oszczędza najwięcej nerwów. A skoro wiadomo już, po co ten element się robi, przejdę do tego, jak wygląda jego wykonanie w praktyce.
Jak wygląda wykonanie w ławach, stopach i płycie
W praktyce nie ma jednego schematu dla wszystkich budynków. Inaczej pracuje fundament ławowy, inaczej płyta fundamentowa, a jeszcze inaczej stopa pod słupem. Zawsze jednak zasada jest podobna: przewodzący element musi być włączony w strukturę fundamentu tak, aby miał trwały kontakt z betonem i był połączony z resztą instalacji bez przypadkowych przerw.
W ławach fundamentowych

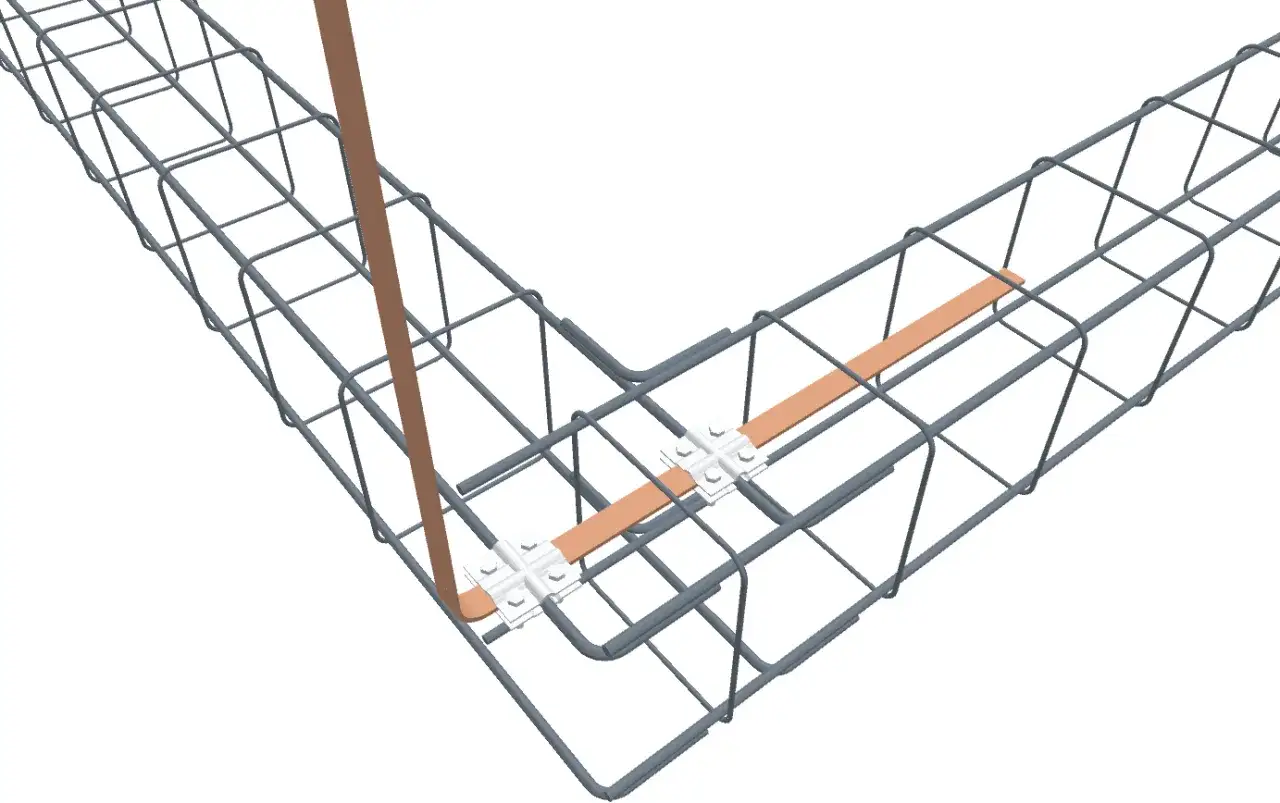

To najczęstszy wariant w domach jednorodzinnych. Uziom prowadzi się wzdłuż ław, zwykle po obrysie budynku, a w wielu projektach tworzy się też połączenia poprzeczne, żeby poprawić równomierność układu. W takich realizacjach często spotyka się bednarkę FeZn 30x4 mm albo stalowe pręty połączone ze zbrojeniem. Dla mnie kluczowe jest to, żeby przewodnik nie był po prostu „gdzieś położony”, tylko rzeczywiście był częścią przemyślanego układu.
W płytach fundamentowych
Przy płycie fundamentowej łatwiej o dobre rozprowadzenie po obrysie i o bardziej równomierny kontakt z konstrukcją. To często wygodne rozwiązanie przy nowoczesnych domach energooszczędnych, gdzie płyta i tak jest projektowana jako solidna, jednorodna baza. Tutaj szczególnie ważne jest uzgodnienie przebiegu przewodów przed zbrojeniem i betonowaniem, bo późniejsze korekty są trudniejsze niż w tradycyjnych ławach.
Przeczytaj również: Bezpieczny wynajem mieszkania: uniknij oszustw! Poradnik Ewy B.
W stopach i fundamentach punktowych
Przy pojedynczych stopach pod słupy sprawa robi się bardziej techniczna. Często trzeba połączyć kilka oddzielnych elementów, żeby stworzyć spójny układ uziemiający, a nie zestaw przypadkowych odcinków. To moment, w którym szczególnie dobrze widać, że uziemienie trzeba projektować razem z konstrukcją, a nie obok niej.
Najrozsądniejsza kolejność prac wygląda zwykle tak:
- Uzyskuję uzgodnienie między projektantem konstrukcji i elektrykiem.
- Dobieram materiał przewodzący do rodzaju fundamentu i otoczenia.
- Układam przewodnik albo wykorzystuję zbrojenie zgodnie z projektem.
- Wyprowadzam połączenie do głównej szyny uziemiającej i, jeśli trzeba, do złącza kontrolnego.
- Sprawdzam ciągłość przed zalaniem betonem i dokumentuję wykonanie.
Właśnie ten etap decyduje o tym, czy układ będzie pracował przez lata, czy stanie się jednym z tych „na papierze poprawnych”, ale praktycznie problematycznych rozwiązań. To prowadzi mnie do kolejnej kwestii: materiałów i połączeń, które naprawdę mają znaczenie.
Z jakich materiałów i połączeń korzystać, żeby nie zepsuć efektu
Nie każdy metal zachowuje się tak samo po zamknięciu w betonie i po połączeniu z innymi elementami instalacji. Dlatego materiał trzeba dobrać nie tylko pod kątem przewodzenia prądu, ale też trwałości, korozji i zgodności z całym układem uziemiającym. W praktyce największy sens ma myślenie o systemie jako całości, a nie o pojedynczym odcinku bednarki.
| Materiał | Gdzie ma sens | Na co uważać |
|---|---|---|
| Zbrojenie stalowe połączone w jedną całość | W żelbetowych fundamentach, gdy konstrukcja naturalnie tworzy spójny uziom | Musi mieć ciągłość elektryczną i być uwzględnione w projekcie konstrukcyjnym |
| Bednarka FeZn 30x4 mm | W nowych budynkach jako bardzo popularny wariant sztucznego uziomu fundamentowego | Przy połączeniu z uziomami zewnętrznymi trzeba uważać na korozję elektrochemiczną |
| Stal nierdzewna | W miejscach narażonych na wyższe ryzyko korozji i przy połączeniach z uziomami sztucznymi | Jest droższa, ale zwykle bezpieczniejsza przy długiej eksploatacji |
| Materiały miedziowane | Gdy projekt wymaga lepszej odporności korozyjnej | Dobór trzeba dostosować do całego układu, a nie tylko do jednego fragmentu |
Tu pojawia się ważny detal, który często jest bagatelizowany: łączenie różnych metali bez analizy korozji potrafi skrócić żywotność całego układu. W opracowaniach branżowych zwraca się uwagę, że przy uziomach sztucznych łączonych z fundamentem stal ocynkowana nie jest najlepszym wyborem, a bezpieczniej wypadają materiały odporne na korozję, zwłaszcza stal nierdzewna lub odpowiednio zabezpieczone elementy miedziowane.
Jeżeli fundament ma dylatacje albo kilka oddzielnych części, trzeba przewidzieć mostki kompensacyjne i sposób połączenia odcinków. To nie jest detal „na później”, bo brak ciągłości w takim miejscu potrafi wywrócić cały projekt. Z tego powodu zawsze patrzę na uziemienie razem z konstrukcją nośną, a nie jako na osobny, doklejany na końcu temat.
Kiedy materiały są już dobrane, pojawia się naturalne pytanie: czy fundamentowy wariant naprawdę jest lepszy od otoku albo szpilek? Odpowiedź zależy od etapu budowy i warunków działki.
Jak wypada na tle otoku i szpilek
W nowym domu fundamentowy układ uziemiający zwykle wygrywa prostotą i trwałością, ale nie zawsze jest rozwiązaniem uniwersalnym. Gdy budynek już stoi, łatwiej wykonać uziom otokowy albo pionowy niż rozkuwać fundament. Dlatego wybór powinien wynikać z etapu inwestycji, rodzaju gruntu i tego, co da się zrobić bez niepotrzebnych strat.
| Rozwiązanie | Kiedy ma największy sens | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Uziemienie w fundamencie | Nowy budynek, etap przed betonowaniem | Jest ukryte, trwałe i nie wymaga osobnych wykopów po zakończeniu budowy | Trzeba je przewidzieć bardzo wcześnie |
| Uziom otokowy | Dom istniejący lub sytuacja, gdy fundament jest już niedostępny | Można go dołożyć później wokół budynku | Wymaga robót ziemnych i jest bardziej narażony na warunki gruntu |

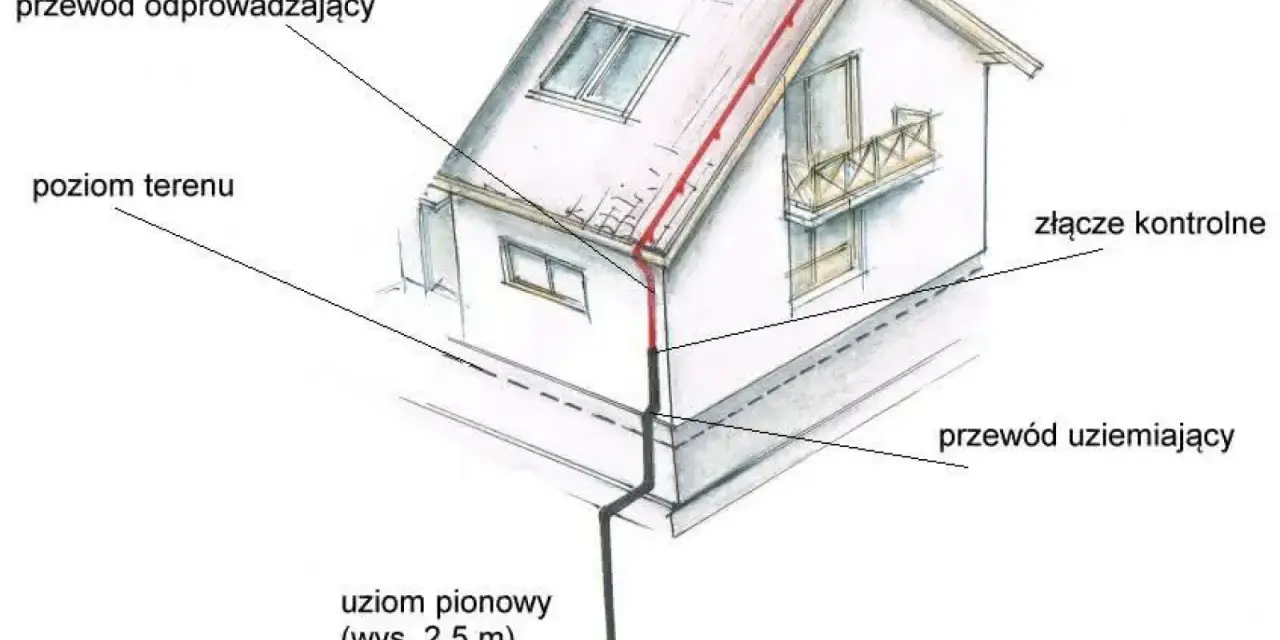

| Uziom pionowy | Gdy warunki działki utrudniają wykonanie otoku albo potrzeba lokalnego wzmocnienia | Można go wprowadzić bez długich wykopów obwodowych | Jego skuteczność mocno zależy od głębokości i budowy warstw gruntu |
W praktyce spotyka się też układy mieszane, bo niekiedy fundament trzeba uzupełnić otokiem albo pionowymi elektrodami, żeby osiągnąć parametry wymagane przez projekt. W części opracowań branżowych jako praktyczny punkt odniesienia pojawia się wartość 10 Ω, ale nie traktuję jej jak jednej uniwersalnej granicy dla każdego budynku. Ostatecznie liczy się cały układ ochrony, a nie sam pojedynczy wynik z wyjętego z kontekstu pomiaru.
To prowadzi prosto do rzeczy, które na budowie psują najwięcej. I właśnie tu najczęściej wychodzą błędy, których można było uniknąć za jednym telefonem do projektanta.
Najczęstsze błędy, które psują cały efekt
Największy problem z uziemieniem fundamentowym polega na tym, że wiele rzeczy wygląda poprawnie tylko do momentu, aż ktoś zacznie to sprawdzać miernikiem albo na etapie odbioru. W praktyce spotykam kilka powtarzalnych potknięć, które potem kosztują znacznie więcej niż sam poprawny montaż.
- Brak ciągłości elektrycznej - pojedyncze odcinki są położone, ale nie tworzą spójnego układu.
- Za późne decyzje - elektryk pojawia się wtedy, gdy beton jest już częściowo lub całkowicie wylany.
- Złe łączenie metali - mieszanie materiałów bez uwzględnienia korozji elektrochemicznej osłabia system.
- Brak wyprowadzenia do GSU - układ jest w fundamencie, ale nie ma sensownego punktu włączenia do instalacji budynku.
- Brak dostępu do kontroli - bez miejsca do sprawdzenia połączeń późniejsza diagnostyka jest utrudniona.
- Pomiar „na oko” - bez protokołu i bez sprawdzenia ciągłości nie da się uczciwie ocenić jakości wykonania.
- Ignorowanie konstrukcji - przewód idzie tam, gdzie „wygodnie”, a nie tam, gdzie pozwala projekt i zbrojenie.
Najbardziej kosztowny błąd to zwykle ten pierwszy: przekonanie, że skoro metal leży w betonie, to wszystko samo się załatwi. Nie załatwi. Taki element działa dobrze tylko wtedy, gdy jest poprawnie zaprojektowany, połączony i sprawdzony. Z tego powodu odbiór techniczny ma tu znaczenie większe, niż wielu inwestorów zakłada.
Co sprawdzić, zanim beton przykryje wszystko
Na etapie stanu surowego mam jedną zasadę: to, czego nie sprawdzisz przed zalaniem, później kosztuje kilka razy więcej. Właśnie dlatego warto od razu przewidzieć miejsce na główną szynę uziemiającą, punkt kontrolny i prowadzenie przewodów do urządzeń, które mogą pojawić się w budynku później, na przykład falownika fotowoltaiki, ładowarki samochodu albo pompy ciepła.
Przy zakupie domu w stanie deweloperskim albo w trakcie odbioru nowej nieruchomości proszę o dokumentację instalacji uziemiającej i protokoły pomiarowe. To nie jest nadmierna ostrożność, tylko zwykła praktyka. Jeśli dokumenty są niepełne, a przewody wyprowadzono przypadkowo, później trudno ocenić, czy układ rzeczywiście działa tak, jak powinien.
- Sprawdź, czy instalacja ma logiczne połączenie z GSU i czy punkt jest dostępny do kontroli.
- Ustal, czy przewidziano miejsce na połączenie z instalacją odgromową, jeśli projekt tego wymaga.
- Poproś o zdjęcia wykonania przed zalaniem betonu, bo to często jedyny zapis przebiegu przewodów.
- Zweryfikuj, czy użyte materiały są zgodne z projektem i warunkami korozyjnymi działki.
- Upewnij się, że wykonano pomiary i sporządzono protokół, a nie tylko „deklarację ustną”.
Jeśli miałbym wskazać jedną praktyczną rzecz na koniec, powiedziałbym tak: najlepiej wykonany układ uziemiający to ten, który został zaplanowany razem z fundamentem, a nie do niego dopasowany po fakcie. W budowie domu to właśnie taki porządek decyzji najczęściej oszczędza pieniądze, czas i późniejsze przeróbki.
