Dobrze zaplanowana instalacja elektryczna decyduje nie tylko o wygodzie, ale też o bezpieczeństwie domowników i kosztach przyszłych remontów. W praktyce chodzi o to, jak dobrać przewody, zabezpieczenia, rozdzielnicę i sposób prowadzenia instalacji w ścianach, żeby całość działała stabilnie, a nie tylko „na teraz”. Poniżej pokazuję, co ma znaczenie w nowym budynku, przy modernizacji starszego mieszkania i przy ocenie nieruchomości przed zakupem.
Najważniejsze rzeczy o instalacji w budynku, które warto znać przed remontem albo zakupem
- Liczy się cały układ: przewody, rozdzielnica, zabezpieczenia, uziemienie i sposób rozprowadzenia obwodów.
- W domach najczęściej wybiera się miedź, a nie aluminium, bo łatwiej ją bezpiecznie dobrać do typowych obciążeń.
- Rodzaj ściany ma znaczenie: inaczej prowadzi się przewody w betonie, inaczej w pustaku, a inaczej w zabudowie g-k.
- Najczęstszy błąd w starszych lokalach to zbyt mała liczba obwodów i brak ochrony różnicowoprądowej.
- W Polsce ważne są regularne kontrole: roczne i pięcioletnie, z pomiarami oraz protokołem.
- Przy remoncie warto zostawić rezerwę na fotowoltaikę, klimatyzację, pompę ciepła albo ładowarkę do auta.
Z czego składa się bezpieczny układ zasilania w budynku
Patrzę na domową sieć jak na kilka współpracujących warstw. Same kable niczego nie załatwiają, jeśli rozdzielnica jest przeładowana, a obwody opisane byle jak. W praktyce liczy się całość systemu, czyli przewody, aparatura zabezpieczająca, uziemienie, osprzęt i sposób podziału na obwody.
W rozdzielnicy ląduje aparatura modularna, czyli wyłączniki i ograniczniki montowane na standardowej szynie DIN. To wygodne rozwiązanie, ale tylko wtedy, gdy wszystko jest czytelnie opisane i pozostaje miejsce na rozbudowę.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Rozdzielnica | Dzieli zasilanie na obwody i mieści aparaturę zabezpieczającą | Czytelny opis, porządek, wolne miejsce na rozbudowę |
| Przewody i kable | Transportują energię do punktów odbioru | Przekrój, jakość izolacji, solidne połączenia |
| Wyłączniki nadprądowe | Odłączają obwód przy przeciążeniu lub zwarciu | Dobór do przekroju przewodów i spodziewanego obciążenia |
| Wyłącznik różnicowoprądowy | Zwiększa ochronę przed porażeniem | Test przyciskiem, sensowny podział na strefy i obwody |
| Uziemienie i przewód PE | Odprowadza prądy uszkodzeniowe i wspiera ochronę przeciwporażeniową | Ciągłość, połączenia wyrównawcze, stan zacisków |
| SPD | Ogranicza skutki przepięć | Przydatny zwłaszcza tam, gdzie pracuje sporo elektroniki |
Największą różnicę robi tu porządek. Dobrze opisane obwody, sensowny podział na strefy i czytelna aparatura sprawiają, że awaria jednego urządzenia nie wyłącza połowy domu. To właśnie ta warstwa decyduje, czy późniejszy serwis będzie prosty, czy zamieni się w zgadywankę. Skoro wiemy już, co musi się znaleźć w środku, przechodzę do materiałów, bo to one w dużej mierze przesądzają o trwałości całości.
Jakie materiały dziś naprawdę mają znaczenie
Najwięcej problemów bierze się z oszczędzania na elementach, których na co dzień nie widać. Ja zwykle zaczynam od przewodów, potem sprawdzam izolację, osprzęt i jakość złączek. To właśnie te detale odróżniają instalację, która tylko działa, od takiej, która po kilku latach nie zacznie sprawiać kłopotów.
| Materiał | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Miedź | Większość domów i mieszkań | Dobra przewodność, trwałość, łatwiejszy dobór przekroju | Wyższy koszt niż aluminium |
| Aluminium | Niektóre większe przekroje i starsze układy | Lżejsze, zwykle tańsze w dużych przekrojach | Wymaga bardzo starannego łączenia, dziś rzadziej stosowane wewnątrz |
| PVC | Typowe przewody w budownictwie mieszkaniowym | Uniwersalne i ekonomiczne | Przy pożarze może wydzielać dużo dymu |
| LSZH | Miejsca o podwyższonych wymaganiach bezpieczeństwa | Mniej dymu i mniej agresywnych gazów w razie pożaru | Zwykle droższe od PVC |
| Osprzęt i puszki | Gniazda, łączniki, ramki, elementy montażowe | Porządny osprzęt lepiej znosi temperaturę i częste użytkowanie | Tanie zamienniki szybciej się luzują i zużywają |
Jeśli miałbym wskazać jedno miejsce, na którym nie warto oszczędzać, to są nim złączki i aparatura w rozdzielnicy. Tanie elementy często nie psują się spektakularnie, tylko po cichu luzują i nagrzewają, a to jest najgorszy scenariusz w mieszkaniu lub domu. Z materiałami wiąże się jeszcze drugi, często pomijany temat, czyli materiał ściany i sposób, w jaki da się w niej poprowadzić przewody.

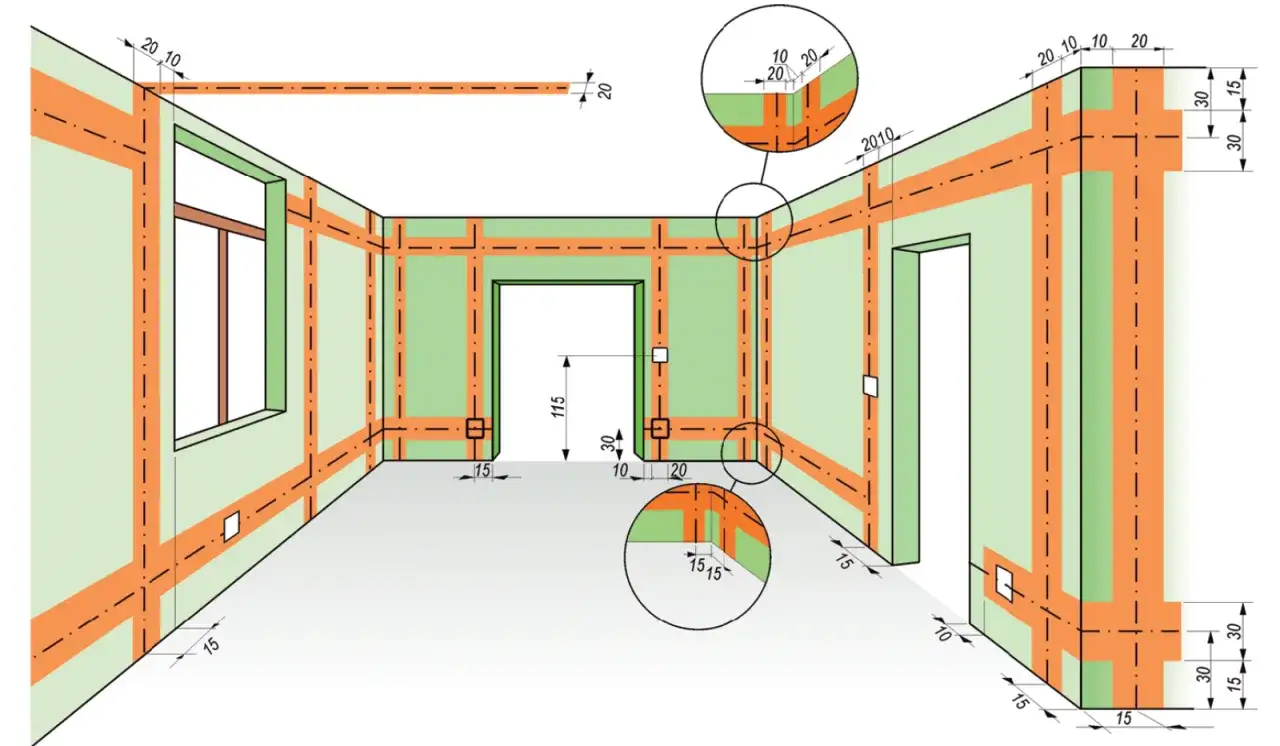

Jak rodzaj ściany wpływa na prowadzenie przewodów
Nie każda ściana pozwala na to samo. W praktyce beton, cegła, pustak, płyta g-k i drewno wymuszają inne trasy oraz inne zabezpieczenie przewodów. To ważne zwłaszcza w remontach, bo materiał budowlany bardzo często decyduje o tym, czy da się zrobić instalację estetycznie, bezpiecznie i bez nadmiernego kucia.
| Materiał ściany | Jak zwykle prowadzi się przewody | Na co uważać |
|---|---|---|
| Żelbet i beton | Lepsze są trasy w warstwach wykończeniowych, sufitach podwieszanych i kanałach technicznych | Nie kuć bez sprawdzenia, bo można naruszyć zbrojenie i osłabić konstrukcję |
| Cegła i pustak | Bruzdy i puszki da się wykonać relatywnie wygodnie | Zbyt głębokie kucie osłabia ścianę, a źle prowadzone trasy psują estetykę |
| Płyta g-k | Przewody prowadzi się w przestrzeni konstrukcyjnej | Trzeba chronić je przed wkrętami i dobrze zaplanować punkty montażowe |
| Drewno i dom szkieletowy | Przewody prowadzi się w osłonach i z większą dyscypliną montażową | Tu błędy przeciwpożarowe są szczególnie kosztowne |
W starych kamienicach i domach z grubymi murami to właśnie materiał ścian często decyduje, czy modernizacja będzie szybka, czy będzie wymagała dodatkowych zabudów i poprawek tynkarskich. Kiedy ta układanka jest już jasna, można sensownie rozplanować obwody, czyli serce całego układu.
Jak rozplanować obwody, żeby dom działał bezpiecznie
Ja zawsze zaczynam nie od liczby gniazd, tylko od pytania, co będzie działało jednocześnie. To prosty sposób, żeby uniknąć przegrzewania przewodów, częstego wybijania zabezpieczeń i sytuacji, w której jedno urządzenie gasi pół mieszkania. W dobrze zaprojektowanym układzie awaria powinna być lokalna, a nie globalna.
W praktyce sensownie jest rozdzielać kuchnię, łazienkę, oświetlenie i urządzenia o większej mocy na osobne obwody. W większych mieszkaniach i domach jednorodzinnych kilka dodatkowych obwodów nie jest przesadą, tylko zwykłym buforem bezpieczeństwa.
| Strefa lub urządzenie | Co warto zrobić | Dlaczego to się opłaca |
|---|---|---|
| Kuchnia | Oddzielić obwody dla blatu i sprzętów o większej mocy | Kuchnia zużywa najwięcej energii jednocześnie |
| Łazienka | Zapewnić osobny obwód i ochronę różnicowoprądową 30 mA | To strefa podwyższonego ryzyka wilgoci i porażenia |
| Oświetlenie | Rozdzielić od gniazd | Awaria gniazd nie powinna gasić światła w całym domu |
| Pralka, suszarka, zmywarka, piekarnik | Traktować jako osobne, przewidywalne obciążenia | Sprzęty grzejące i silnikowe potrafią szybko przeciążyć jeden obwód |
| Garaż, pompa ciepła, klimatyzacja, ładowarka EV | Zaplanować wydzielone linie i rezerwę mocy | To urządzenia, które zwykle wracają na etapie modernizacji, więc lepiej przewidzieć je wcześniej |
Najczęstsze błędy są zaskakująco powtarzalne: za mało obwodów, wspólne zabezpieczenie dla kuchni i pokoi, brak opisu w rozdzielnicy oraz założenie, że „na razie wystarczy”. To właśnie w takich miejscach później zaczynają się problemy z komfortem użytkowania. Gdy kupuje się starsze mieszkanie albo dom, trzeba jeszcze spojrzeć na sam stan instalacji, bo tu marketing sprzedającego bywa mylący.
Co sprawdzić w starszym mieszkaniu lub domu przed zakupem
Na rynku wtórnym największy błąd to ocenianie układu elektrycznego po świeżych gniazdkach. Ładny osprzęt może maskować stare przewody, zbyt małą liczbę obwodów albo brak dokumentacji z pomiarów. Ja zawsze proszę o konkret, a nie o ogólne zapewnienie, że „wszystko było robione”.
| Objaw | Co może oznaczać | Jak bym na to reagował |
|---|---|---|
| Przewody aluminiowe | Starszy standard i większa wrażliwość połączeń na błędy montażowe | Sprawdzić zakres modernizacji i jakość połączeń |
| Brak przewodu ochronnego lub gniazda bez styku ochronnego | Ograniczona ochrona przeciwporażeniowa | Traktować to jako sygnał do pełnej diagnostyki |
| Jedno zabezpieczenie dla wielu pomieszczeń | Za mała liczba obwodów | Rozważyć przebudowę rozdzielnicy i podział na strefy |
| Przebarwienia osprzętu lub ciepłe gniazda | Luźne połączenia albo przeciążenie | To wymaga pilnego przeglądu, nie odroczenia |
| Brak protokołu pomiarów | Brak potwierdzenia stanu technicznego | Nie opierać decyzji tylko na deklaracji sprzedającego |
| Nieopisane obwody w rozdzielnicy | Chaos serwisowy i trudniejsza diagnostyka | Uporządkować opisy przy pierwszej modernizacji |
Ja zawsze proszę o protokoły, bo one mówią więcej niż deklaracja sprzedającego. Jeśli ich nie ma, zakładam konserwatywnie, że modernizację trzeba będzie przynajmniej częściowo zrobić od nowa. To prowadzi do ostatniego, a często najważniejszego tematu, czyli przeglądów i rezerwy na przyszłe urządzenia.
Jak zostawić zapas, który naprawdę się przyda
GUNB przypomina, że właściciel lub zarządca ma obowiązek wykonywać kontrole okresowe, a badanie instalacji elektrycznych i piorunochronnych wykonuje się co do zasady nie rzadziej niż raz na 5 lat. Taka kontrola obejmuje stan połączeń, osprzętu, zabezpieczeń, izolacji i uziemień, więc nie jest formalnością do odhaczenia. W praktyce to właśnie protokół z pomiarów najlepiej pokazuje, czy układ jest gotowy do dalszej bezpiecznej eksploatacji.
Normy serii PN-HD 60364 porządkują z kolei zasady doboru uziemienia, ochrony przeciwprzepięciowej i sprawdzeń odbiorczych. Dlatego przy odbiorze patrzę nie tylko na efekt końcowy, ale też na dokumentację i pomiary, bo one przesądzają o jakości całego wykonania.
- Zostaw kilka wolnych miejsc w rozdzielnicy, żeby późniejsza rozbudowa nie wymagała pełnej wymiany.
- Prowadź dodatkowe peszle do newralgicznych pomieszczeń, zwłaszcza kuchni, salonu i garażu.
- Przewiduj osobne trasy pod rolety, alarm, internet, wideodomofon i sterowanie bramą.
- Jeśli planujesz fotowoltaikę, pompę ciepła, klimatyzację albo ładowarkę EV, uwzględnij to już na etapie projektu.
- Zrób zdjęcia tras przewodów przed tynkowaniem, bo po latach to oszczędza mnóstwo czasu przy remoncie.
Jeśli miałbym zostawić jedną praktyczną radę, to taką: lepiej wydać trochę więcej na plan i materiały na starcie niż wracać do kucia, gdy dom jest już wykończony. Właśnie w tym miejscu dobrze zaprojektowana infrastruktura zaczyna realnie podnosić komfort i wartość nieruchomości.
