Wymiana lub podłączenie unifonu w mieszkaniu, zwłaszcza w bloku z dwuprzewodową instalacją domofonową, może wydawać się skomplikowanym zadaniem. Nic bardziej mylnego! Ten praktyczny przewodnik krok po kroku został stworzony, aby pomóc Ci samodzielnie rozwiązać ten techniczny problem, oszczędzając czas i pieniądze, które wydałbyś na fachowca.
Samodzielne podłączenie unifonu 2-przewodowego: Kluczowe kroki do sukcesu w Twoim mieszkaniu
- W instalacjach 2-przewodowych kluczowe jest rozróżnienie systemu cyfrowego (konfiguracja zworek) od analogowego.
- Prawidłowa identyfikacja polaryzacji przewodów (+) i (-) jest niezbędna dla działania unifonu cyfrowego.
- W systemach cyfrowych numer mieszkania ustawia się poprzez odpowiednie założenie zworek, działających w systemie binarnym.
- Najczęstsze problemy po instalacji to odwrotne podłączenie przewodów lub błędnie ustawione zworki.
- Do podstawowych narzędzi należą śrubokręty, ściągacz izolacji, a opcjonalnie multimetr do weryfikacji polaryzacji.
Zanim zaczniesz: Poznaj swój system domofonowy 2-przewodowy
Zanim zabierzesz się za podłączanie nowego unifonu, kluczowe jest zrozumienie, z jakim systemem masz do czynienia. W blokach mieszkalnych w Polsce najczęściej spotykamy dwa rodzaje instalacji 2-przewodowych: cyfrowe, dominujące w nowszym budownictwie, oraz analogowe, charakterystyczne dla starszych obiektów. Różnica między nimi jest fundamentalna, zwłaszcza w kontekście sposobu wybierania numeru mieszkania i konfiguracji samego unifonu.
W systemach cyfrowych, dwa przewody odpowiadają jednocześnie za zasilanie urządzenia, przesyłanie głosu oraz sygnałów sterujących, takich jak dzwonienie czy otwieranie drzwi. Co ważne, w tych systemach polaryzacja przewodów (+ i -) jest krytyczna dla prawidłowego działania unifonu. To właśnie w systemach cyfrowych numer mieszkania koduje się za pomocą specjalnych zworek, o czym opowiem szczegółowo w dalszej części poradnika. W systemach analogowych, choć również 2-przewodowych, często sygnały są przesyłane w inny sposób, a konfiguracja numeru mieszkania jest realizowana inaczej, choć zdarzają się również analogowe systemy 2-żyłowe.
Czy na pewno masz do czynienia z systemem 2-przewodowym? Szybka weryfikacja
Aby upewnić się, że masz do czynienia z systemem 2-przewodowym, wystarczy zdjąć obudowę starego unifonu (lub osłonę puszki, jeśli unifonu jeszcze nie było). Powinieneś zobaczyć tylko dwa przewody wychodzące ze ściany i podłączone do urządzenia. Jeśli jest ich więcej, ten poradnik może nie być dla Ciebie w pełni odpowiedni, choć wiele zasad pozostaje podobnych.
System cyfrowy czy analogowy? Dlaczego ta różnica ma kluczowe znaczenie dla wyboru unifonu
Rozróżnienie między systemem cyfrowym a analogowym jest absolutnie kluczowe przy doborze nowego unifonu. Kompatybilność to podstawa! Unifony cyfrowe są zaprojektowane do pracy z centralami cyfrowymi i wymagają konfiguracji numeru mieszkania za pomocą zworek, działających w systemie binarnym. Natomiast unifony analogowe, choć również mogą być 2-przewodowe, często działają na innej zasadzie i nie posiadają zworek do kodowania numeru, a ich podłączenie może wymagać innych rozwiązań.
Jeśli spróbujesz podłączyć unifon analogowy do systemu cyfrowego lub odwrotnie, najprawdopodobniej urządzenie nie będzie działać wcale lub będzie działać nieprawidłowo. Zawsze upewnij się, jaki system domofonowy funkcjonuje w Twoim bloku zazwyczaj jest to informacja dostępna u administratora budynku lub na starym unifonie (często jest tam logo producenta systemu, np. Cyfral, Urmet).

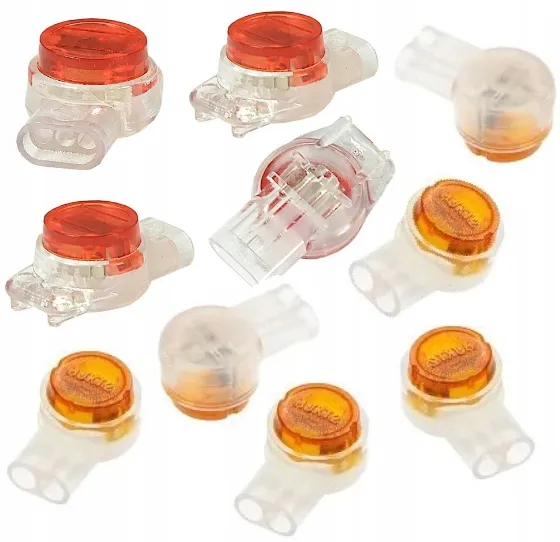

Niezbędnik instalatora: Skompletuj te narzędzia przed rozpoczęciem pracy
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowany warsztat to podstawa sukcesu!
- Śrubokręty: Przyda się zarówno krzyżakowy, jak i płaski, do odkręcania obudowy unifonu oraz dokręcania przewodów w zaciskach.
- Ściągacz izolacji lub mały nożyk: Niezbędny do precyzyjnego usunięcia izolacji z końcówek przewodów.
- Wkrętarka/wiertarka: Do montażu bazy nowego unifonu na ścianie, jeśli otwory montażowe nie pasują do poprzednich.
- Opcjonalnie multimetr: Bardzo przydatne narzędzie do weryfikacji polaryzacji przewodów, jeśli nie jesteś pewien ich oznaczeń.
- Taśma izolacyjna lub marker: Do oznaczenia przewodów przed odłączeniem starego unifonu.
Dobór nowego unifonu jak upewnić się, że będzie pasował do Twojej instalacji?
Wybór odpowiedniego unifonu to klucz do sukcesu. Nie każdy unifon 2-przewodowy będzie pasował do Twojej instalacji. Musisz dobrać model dedykowany do systemu działającego w Twoim bloku. Najpopularniejsi producenci to Cyfral, Urmet, Laskomex czy Proel. Często na starym unifonie znajdziesz logo producenta, co ułatwi Ci zadanie. Jeśli nie masz pewności, zapytaj sąsiadów, administratora budynku lub poszukaj informacji na stronach producentów często udostępniają oni listy kompatybilności. Istnieją również uniwersalne modele, które reklamują się jako kompatybilne z różnymi systemami, ale ich konfiguracja bywa bardziej skomplikowana i wymaga dokładnego wczytania się w instrukcję dopasowania do konkretnego systemu.
Podłączamy domofon 2-przewodowy: Praktyczna instrukcja krok po kroku
Przejdźmy teraz do konkretów! Poniżej znajdziesz szczegółową instrukcję, która poprowadzi Cię przez proces samodzielnego podłączenia unifonu 2-przewodowego. Pamiętaj, aby działać spokojnie i metodycznie, a sukces masz gwarantowany.
Krok 1: Bezpieczeństwo i przygotowanie od czego zacząć demontaż starego unifonu?
Zawsze zaczynamy od bezpieczeństwa. Chociaż napięcie w instalacji domofonowej jest zazwyczaj niskie i bezpieczne dla człowieka, zawsze warto zachować ostrożność. Jeśli masz taką możliwość, wyłącz zasilanie w mieszkaniu, choć w przypadku domofonów jest to często trudne, ponieważ zasilanie pochodzi z centrali budynku. Jeśli nie możesz wyłączyć zasilania, po prostu bądź bardzo uważny. Następnie delikatnie zdejmij obudowę starego unifonu, zazwyczaj jest ona mocowana na zatrzaski lub małe śrubki.
Krok 2: Oznacz i odłącz stary aparat najważniejsza czynność, by uniknąć pomyłki
To jest najważniejszy etap, którego nie możesz pominąć! Zanim odłączysz jakiekolwiek przewody, zrób zdjęcie aktualnego podłączenia lub dokładnie oznacz przewody taśmą izolacyjną z opisem. Zwróć uwagę, który przewód był podłączony do zacisku oznaczonego jako „+” lub „L” (linia), a który do „-” lub „GND” (masa). Dzięki temu unikniesz pomyłki przy podłączaniu nowego unifonu. Gdy już masz wszystko udokumentowane, możesz odkręcić śrubki mocujące przewody i odłączyć stary unifon.
Krok 3: Jak bezbłędnie zidentyfikować żyłę plusową (+) i minusową (-)?
Prawidłowa identyfikacja polaryzacji jest kluczowa, zwłaszcza w systemach cyfrowych. Oto kilka metod, które możesz zastosować:
- Sprawdzenie kolorów: W prawidłowo wykonanych instalacjach żyła plusowa (+) jest często oznaczona kolorem czerwonym, a minusowa (-) niebieskim lub czarnym. Niestety, w starych instalacjach kolory mogą być dowolne i mylące, więc nie polegaj na tym w 100%.
- Weryfikacja podłączenia starego unifonu: Jeśli zrobiłeś zdjęcie lub oznaczyłeś przewody przed demontażem, po prostu podłącz nowy unifon zgodnie z tym, jak był podłączony stary. Zakładamy, że stary unifon działał prawidłowo.
-

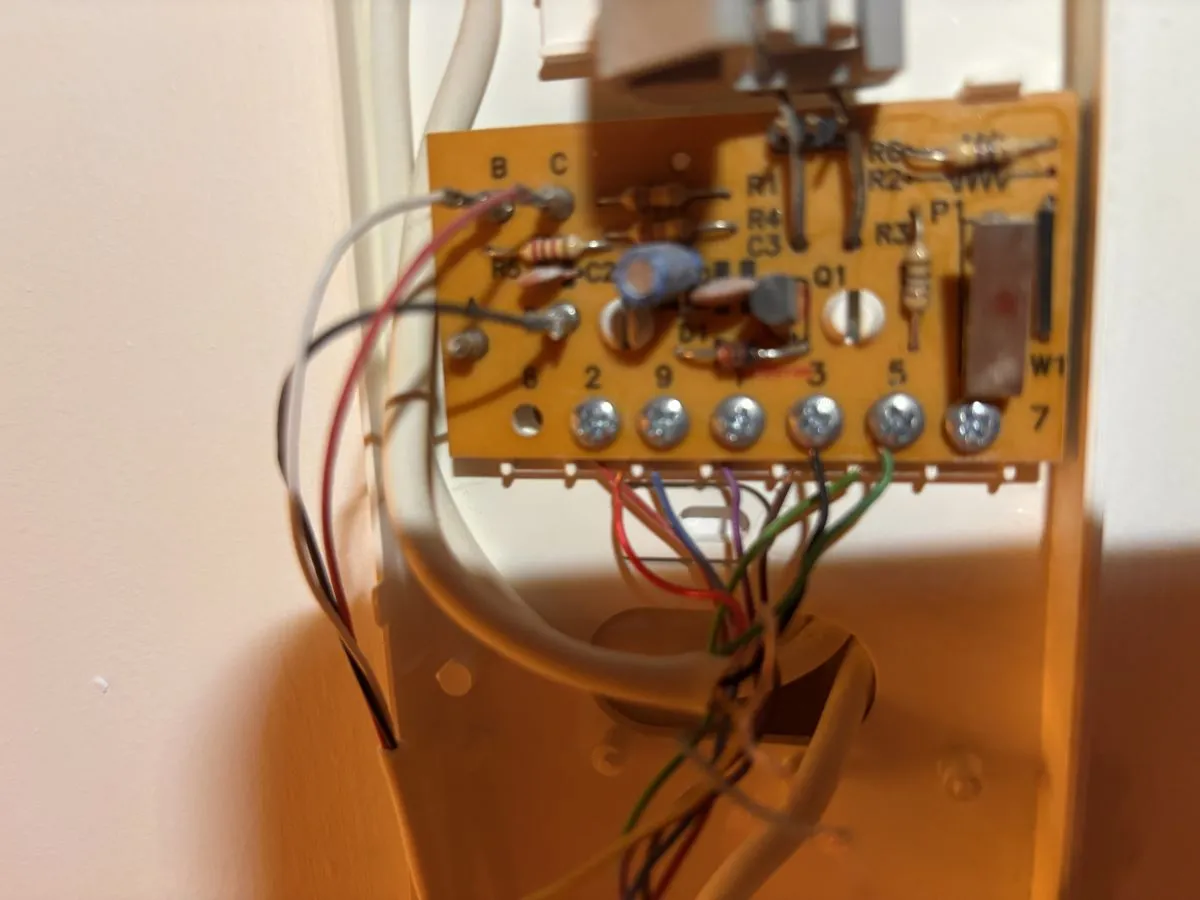

Użycie multimetru: To najbardziej niezawodna metoda. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V. Przyłóż sondy multimetru do dwóch przewodów wychodzących ze ściany.
- Jeśli na wyświetlaczu pojawi się wartość dodatnia (np. 6-15V), to sonda czerwona (+) wskazuje na żyłę plusową, a czarna (-) na minusową.
- Jeśli pojawi się wartość ujemna (np. -6V), oznacza to, że sondy są podłączone odwrotnie czerwona jest na minusie, a czarna na plusie. W takim przypadku po prostu zamień sondy miejscami lub zapamiętaj, że przewód podłączony do czerwonej sondy jest minusem, a do czarnej plusem.

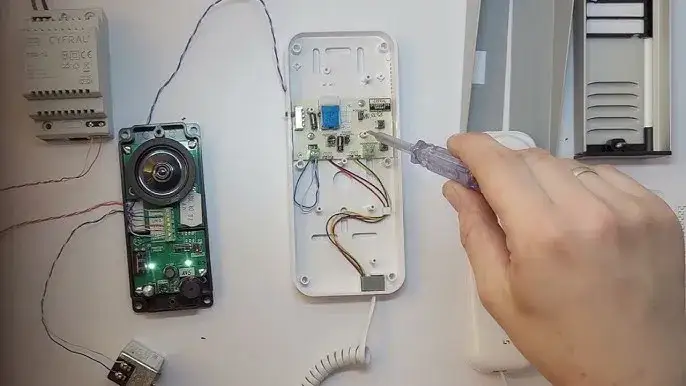

Krok 4: Montaż bazy nowego unifonu i prawidłowe podpięcie przewodów
Gdy już wiesz, który przewód jest plusem, a który minusem, możesz przystąpić do montażu.
- Przygotuj przewody: Jeśli końcówki przewodów są uszkodzone lub za krótkie, delikatnie ściągnij około 0,5-1 cm izolacji, aby odsłonić miedziane żyły.
- Zamontuj bazę: Przykręć bazę nowego unifonu do ściany, korzystając z otworów montażowych. Jeśli stare otwory nie pasują, użyj wiertarki do wykonania nowych.
- Podłącz przewody: Ostrożnie podłącz zidentyfikowane przewody do odpowiednich zacisków w nowym unifonie. Pamiętaj o polaryzacji! Przewód plusowy (+) do zacisku oznaczonego jako „+” lub „L”, a minusowy (-) do zacisku „-” lub „GND”. Dokręć śrubki mocujące przewody, upewniając się, że są dobrze osadzone i nie ma luzów.
Zworki w domofonie cyfrowym: Jak poprawnie ustawić numer mieszkania?
W systemach cyfrowych, po prawidłowym podłączeniu przewodów, czeka nas jeszcze jeden, kluczowy etap: konfiguracja zworek. To właśnie dzięki nim Twój unifon będzie wiedział, że należy do Twojego mieszkania i będzie reagował na wywołanie z panelu zewnętrznego.
Co to są zworki i dlaczego ich poprawne ustawienie jest kluczowe?
Zworki to małe, plastikowe nakładki, które zakłada się na metalowe piny znajdujące się na płytce drukowanej unifonu. Ich poprawne ustawienie jest absolutnie kluczowe w domofonach cyfrowych. Działają one w systemie binarnym, przypisując unifonowi konkretny numer mieszkania. Bez nich unifon nie będzie dzwonił, nie pozwoli na rozmowę ani otwarcie drzwi, ponieważ centrala domofonowa nie będzie wiedziała, do którego lokalu ma przekazać sygnał.
Jak odczytać tabelę kodowania i ustawić zworki dla Twojego numeru lokalu (praktyczny przykład)
Zasada działania zworek jest prosta, choć wymaga chwili uwagi. Każdy pin, na który możesz założyć zworkę, ma przypisaną określoną wartość liczbową, która jest potęgą dwójki: 1, 2, 4, 8, 16, 32, 64, 128 itd. Suma wartości pinów, na których założysz zworki, musi odpowiadać numerowi Twojego mieszkania.
Weźmy praktyczny przykład: jeśli mieszkasz pod numerem 7, musisz założyć zworki na piny o wartościach 1, 2 i 4, ponieważ 1 + 2 + 4 = 7. Jeśli Twoje mieszkanie ma numer 15, założysz zworki na piny 1, 2, 4 i 8 (1+2+4+8=15). Zawsze kieruj się tabelą kodowania, która powinna znajdować się w instrukcji obsługi Twojego nowego unifonu. To ona precyzyjnie wskaże, które piny odpowiadają którym wartościom.
Najpopularniejsi producenci (Cyfral, Laskomex) na co zwrócić szczególną uwagę?
W Polsce dominują systemy takich producentów jak Cyfral, Laskomex czy Proel. Chociaż ogólna zasada działania zworek w systemie binarnym jest podobna u większości z nich, zawsze warto sprawdzić instrukcję konkretnego modelu unifonu, który kupiłeś. Układ pinów i ich przypisane wartości mogą się nieznacznie różnić. Instrukcja to Twój najlepszy przyjaciel w tej sytuacji nie ignoruj jej!
Mój domofon nie działa? Diagnostyka i skuteczne rozwiązania
Po podłączeniu unifonu i ustawieniu zworek, nadszedł czas na test. Co jednak, jeśli coś poszło nie tak i domofon nie działa prawidłowo? Bez obaw! Poniżej przedstawiam najczęstsze problemy i sposoby ich rozwiązania, bazując na moim doświadczeniu.
Problem: Unifon jest "martwy" nie świeci, nie dzwoni, nie reaguje
Jeśli Twój unifon w ogóle nie daje znaków życia, najczęstszą przyczyną jest odwrotne podłączenie przewodów (+) i (-). W systemach cyfrowych polaryzacja jest absolutnie kluczowa. Otwórz ponownie obudowę unifonu i dokładnie sprawdź, czy przewód plusowy jest podłączony do zacisku „+”, a minusowy do „-”. Jeśli pomyliłeś polaryzację, po prostu zamień przewody miejscami. Po tej korekcie unifon powinien ożyć.
Problem: Domofon dzwoni, ale nikt mnie nie słyszy lub ja nikogo nie słyszę
Ten problem najczęściej wskazuje na błędnie ustawione zworki, czyli zły numer mieszkania. Centrala domofonowa „widzi” Twój unifon, dlatego dzwoni, ale nie potrafi prawidłowo nawiązać połączenia audio, ponieważ numer przypisany do unifonu nie odpowiada numerowi, pod który dzwoni osoba z zewnątrz. Sprawdź dokładnie instrukcję unifonu i tabelę kodowania zworek, a następnie upewnij się, że suma wartości pinów ze zworkami odpowiada numerowi Twojego mieszkania.
Problem: Nie mogę otworzyć drzwi wejściowych za pomocą przycisku
Podobnie jak w przypadku problemów z rozmową, niemożność otwarcia drzwi za pomocą przycisku w unifonie zazwyczaj również wynika z nieprawidłowej konfiguracji zworek. Jeśli unifon ma przypisany zły numer mieszkania, nie będzie w stanie wysłać prawidłowego sygnału do rygla w drzwiach wejściowych. Ponownie, zweryfikuj ustawienie zworek. Rzadziej problemem może być uszkodzenie samego unifonu, ale zawsze zacznij od sprawdzenia konfiguracji.
Problem: Słyszę piski, trzaski lub buczenie w słuchawce
Jeśli jakość dźwięku jest słaba, słyszysz piski, trzaski lub buczenie, przyczyn może być kilka. Po pierwsze, może to być wada samego unifonu zdarza się, że nowe urządzenia są uszkodzone. Po drugie, sprawdź, czy w unifonie nie ma potencjometrów regulacyjnych (np. głośności mikrofonu lub słuchawki) i spróbuj je delikatnie wyregulować. Po trzecie, problem może leżeć głębiej, w ogólnej instalacji w budynku, co niestety wykracza poza zakres samodzielnych napraw i może wymagać interwencji administratora lub profesjonalisty.
Przeczytaj również: Jak umeblować mały pokój w bloku? 10 trików na większą przestrzeń
Zakończenie instalacji: Ostatnie kroki do sprawnego domofonu
Gdy wszystkie przewody są podłączone, zworki ustawione, a ewentualne problemy rozwiązane, czas na finalizację prac. Pamiętaj o tych ostatnich krokach, aby cieszyć się w pełni sprawnym domofonem.
Ostateczny test działania: Sprawdź te 4 funkcje, zanim zamkniesz obudowę
Zanim zamkniesz obudowę unifonu, wykonaj kompleksowy test, aby upewnić się, że wszystko działa jak należy:
- Dzwonienie: Poproś kogoś, aby zadzwonił do Ciebie z panelu zewnętrznego. Sprawdź, czy unifon dzwoni.
- Rozmowa: Odbierz połączenie i sprawdź, czy słyszysz osobę na zewnątrz oraz czy ona słyszy Ciebie (test mikrofonu i głośnika).
- Słyszenie sygnału z zewnątrz: Upewnij się, że słyszysz dźwięki z otoczenia panelu zewnętrznego, gdy unifon jest aktywny.
- Otwieranie drzwi: Przetestuj przycisk otwierania drzwi upewnij się, że rygiel w drzwiach wejściowych reaguje na sygnał.
Jeśli wszystkie te funkcje działają poprawnie, możesz śmiało zamknąć obudowę unifonu, przykręcić ją i cieszyć się nowym, sprawnym urządzeniem!
Kiedy odpuścić i wezwać fachowca? Sygnały, których nie wolno ignorować
Chociaż samodzielne podłączenie unifonu jest w zasięgu wielu osób, są sytuacje, kiedy warto odpuścić i wezwać profesjonalistę. Jeśli po wykonaniu wszystkich powyższych kroków i diagnostyki problem nadal występuje, a Ty nie czujesz się komfortowo z dalszymi pracami, to jest to sygnał, by wezwać fachowca. Szczególnie jeśli podejrzewasz, że problem leży w ogólnej instalacji budynku, a nie w samym unifonie, lepiej nie ryzykować i powierzyć to zadanie doświadczonemu serwisantowi domofonów.
