Złączki PEX - Profil U czy TH? Sprawdź, jak uniknąć nieszczelności

Przy remoncie mieszkania, domu albo przy oględzinach instalacji w kupowanej nieruchomości różnica między profilami U i TH potrafi zdecydować o szczelności całego układu. To nie jest kosmetyka ani detal dla ekip montażowych: chodzi o zgodność złączki, szczęki i systemu, czyli o to, czy połączenie będzie trwałe, czy tylko będzie tak wyglądało.

Najkrócej mówiąc, różnica między złączkami PEX typu U i TH sprowadza się do kształtu strefy zacisku i do tego, jakie szczęki producent dopuścił do danej serii. Poniżej rozkładam temat na prosty język: pokazuję, czym różnią się oba profile, kiedy który ma sens i gdzie najłatwiej popełnić kosztowny błąd.

Na czym naprawdę polega różnica między U i TH

Ja patrzę na to tak: profil U i profil TH nie są po prostu dwoma nazwami tego samego elementu. To dwa różne kształty strefy zacisku, które mają pracować z konkretną złączką i konkretną szczęką. W systemach do rur PEX, zwłaszcza wielowarstwowych, liczy się nie tylko średnica, ale też geometria kontaktu między szczęką a tuleją złączki.

W praktyce oznacza to, że producent projektuje złączkę pod określony kontur zacisku. W jednych systemach profil U jest podstawą, w innych TH, a w jeszcze innych złączka jest multipress, czyli może przyjąć oba profile. To właśnie dlatego sam napis „PEX” na pudełku niczego jeszcze nie rozstrzyga.

Dobry przykład daje dokumentacja producentów. Wavin w części swoich systemów dopuszcza kilka profili jednocześnie, a w wybranych średnicach ogranicza się już do U. Z kolei KAN-therm opisuje rozwiązania, w których zarówno U, jak i TH są przewidziane do tej samej linii. To pokazuje jedną rzecz bardzo jasno: zgoda na profil jest decyzją systemową, nie uniwersalną. To prowadzi wprost do pytania, kiedy wybrać U, a kiedy TH.

Kiedy U ma sens, a kiedy TH

Nie ma tu jednego zwycięzcy. W instalacji, którą już ktoś zaczął w konkretnym systemie, najbezpieczniej trzymać się tego samego profilu i tej samej serii złączek. Przy nowym montażu patrzę przede wszystkim na to, czy system jest dobrze opisany, czy szczęki są dostępne i czy producent jasno wskazuje dopuszczone kontury.

W praktyce wybór bywa prostszy niż się wydaje:

• Jeśli rozbudowujesz istniejącą instalację, trzymaj się tego samego profilu, producenta i średnicy. Mieszanie systemów zwykle kończy się problemem przy odbiorze albo serwisie.
• Jeśli robisz nową instalację, wybierz taki system, do którego masz pewne narzędzia, części i dokumentację. Sama nazwa „U” albo „TH” nie mówi jeszcze, czy całość będzie wygodna w montażu.
• Jeśli złączka jest multipress, sprawdź, czy oba profile są dopuszczone w twojej średnicy. Dla przykładu w Wavin Tigris M5 i K5 w zakresie 16-40 mm można spotkać kilka profili, ale w większych średnicach nie zawsze zostaje taka swoboda.
• Jeśli połączenie będzie ukryte w ścianie albo w posadzce, ważniejszy od samego skrótu staje się system z czytelnym sygnałem poprawnego lub niepoprawnego zaciśnięcia.

Właśnie tu wchodzi rozsądny wybór narzędzia. Gdy patrzę na remont mieszkania albo domu, nie pytam najpierw: „U czy TH?”, tylko: „Czy mam pełną zgodność systemu i pewność, że nie mieszam przypadkowych elementów?”. Z tego wynika następny krok, czyli dobór szczęk i kontrola zgodności.

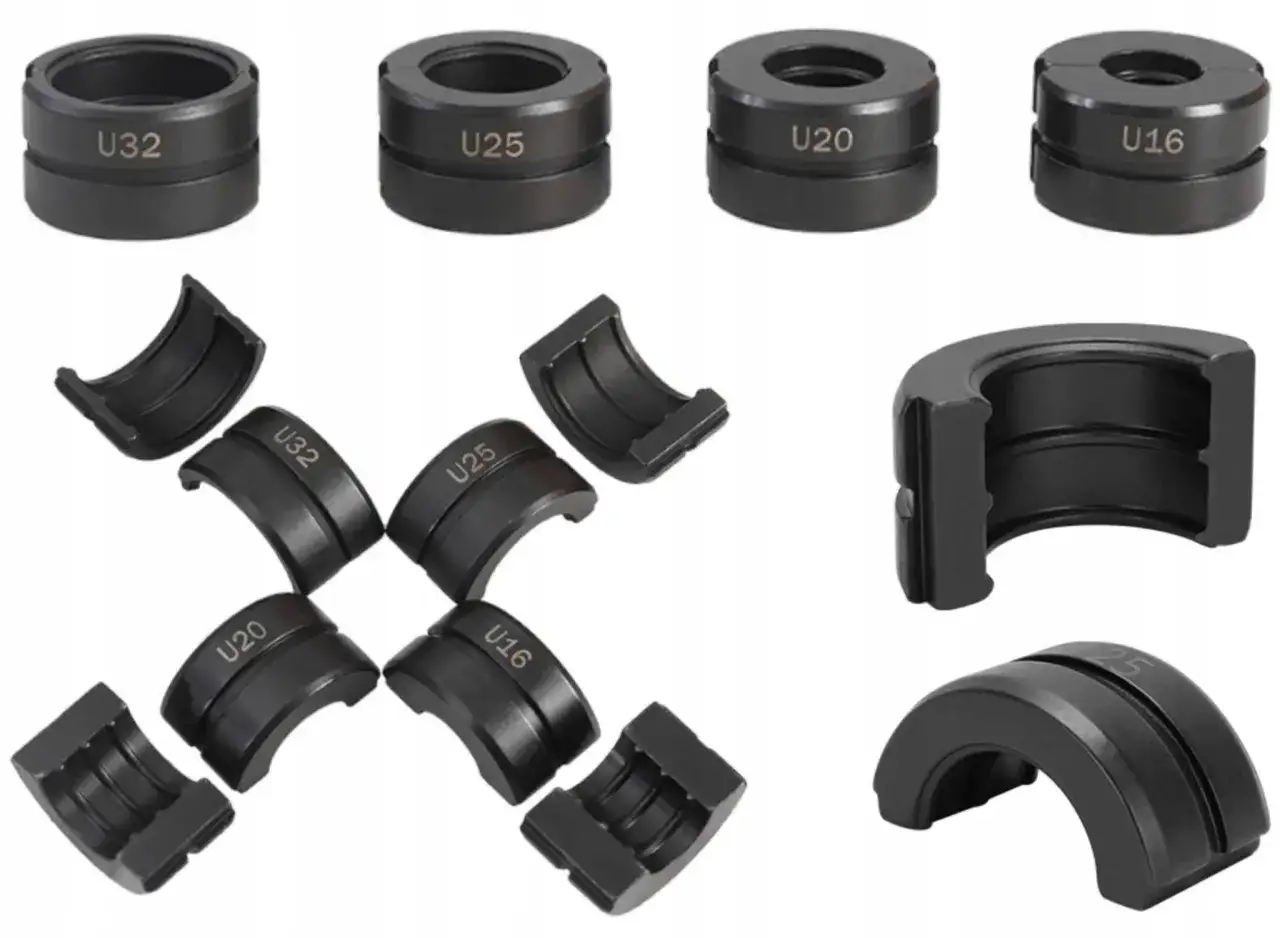

Jak dobrać szczęki i nie pomylić systemu

Tu zaczynają się najdroższe pomyłki. PEX to za mało jako informacja zakupowa. Potrzebuję jeszcze nazwy systemu, średnicy, dopuszczonego profilu i informacji, czy dana prasa oraz szczęki są w ogóle autoryzowane do tej złączki.

1. Sprawdzam pełne oznaczenie systemu. Sama wzmianka o PEX, PEX/AL/PEX albo „press” niczego nie gwarantuje.
2. Odczytuję profil na złączce lub w katalogu. Szukam jednoznacznej informacji: U, TH albo U/TH.
3. Dopasowuję średnicę szczęk. Inna średnica to inny zacisk, nawet jeśli profil wygląda podobnie.
4. Weryfikuję listę dopuszczeń producenta. Przy systemach takich jak Uponor szczególnie pilnuję, żeby nie używać przypadkowych szczęk U od innych marek, bo producent tego nie akceptuje.
5. Robię próbę i oględziny. Po zacisku sprawdzam wizualnie wskaźnik, po czym wykonuję próbę ciśnieniową przed zabudową.

Praktyczna zasada: jeśli instrukcja nie wymienia dokładnie twojej prasy, szczęk i profilu, traktuję to jako brak zgody, a nie jako „pewnie będzie pasować”. Na budowie takie założenie bywa kosztowne, a w instalacjach schowanych w ścianie zwykle wychodzi dopiero wtedy, gdy naprawa jest najtrudniejsza. I właśnie dlatego warto znać najczęstsze błędy jeszcze przed montażem.

Najczęstsze błędy, które psują szczelność

Najwięcej problemów widzę nie przy samym zacisku, tylko chwilę przed nim. Sama technologia zaprasowywania jest wygodna, ale tylko wtedy, gdy nikt nie próbuje jej „uprościć” na własną rękę.

• Pomieszanie U z TH „na oko”. Dwa profile mogą wyglądać podobnie, ale to nie znaczy, że są zamienne.
• Zaufanie do samego skrótu marki. To, że złączka jest „multisystemowa”, nie oznacza pełnej zgodności z każdą prasą i każdą szczęką.
• Pominięcie przygotowania rury. Nieodgratowany albo źle przycięty koniec rury osłabia połączenie, nawet jeśli zacisk wygląda dobrze.
• Niepełne wsunięcie rury do złączki. Jeśli rura nie wejdzie do punktu kontrolnego, połączenie może się wydawać poprawne tylko z zewnątrz.
• Zaciskanie zużytym narzędziem. Wytarte szczęki albo uszkodzona prasa potrafią zepsuć nawet dobry system.
• Brak próby ciśnieniowej. To najgorsza oszczędność, zwłaszcza gdy instalacja ma zniknąć pod tynkiem lub podłogą.

Najbardziej zdradliwy jest ostatni punkt. Układ może przejść montaż „na sucho”, wyglądać poprawnie i dopiero po czasie pokazać problem. Wtedy nie chodzi już o wymianę jednej złączki, tylko o odkuwanie, poprawki i stratę czasu. A ponieważ temat często wraca przy remoncie lub zakupie mieszkania, warto spojrzeć jeszcze na niego od strony praktycznej decyzji zakupowej.

Co sprawdzić przed zakupem do remontu albo odbioru nieruchomości

Przy oględzinach mieszkania, domu albo lokalu pod wykończenie patrzę na instalację jak na część wartości nieruchomości. Nie interesuje mnie tylko to, czy rury są nowe, ale też czy całość jest spójna, opisana i możliwa do serwisowania. To ma znaczenie zwłaszcza wtedy, gdy po latach trzeba coś dobudować, naprawić albo sprawdzić przed sprzedażą.

• Przy kupnie mieszkania pytam o dokumentację instalacji i protokół próby ciśnieniowej, jeśli był wykonywany.
• Przy remoncie domu sprawdzam, czy rozbudowa instalacji jest zrobiona w tym samym systemie i na tym samym profilu, co reszta układu.
• Przy odbiorze lokalu zwracam uwagę, czy wykonawca zostawił oznaczenia producenta, średnic i profilu zacisku.
• Przy zakupie materiału nie zaczynam od ceny, tylko od zgodności: profil, średnica, system i dopuszczenie do użytej prasy.

To szczególnie ważne w nieruchomościach, gdzie instalacja ma pracować latami bez dostępu serwisowego. W praktyce lepiej mieć prosty, dobrze opisany system niż pozornie uniwersalny zestaw bez potwierdzonej zgodności. I właśnie do tego sprowadza się cały temat U i TH.

Co zapamiętać, gdy instalacja ma być naprawdę bezproblemowa

Jeżeli mam zostawić jedną zasadę, to taką: nie wybiera się samego U albo samego TH, tylko cały system. Rura, złączka, szczęki, prasa i dokumentacja muszą mówić jednym językiem, bo dopiero wtedy połączenie jest naprawdę przewidywalne.

W instalacjach ukrytych w ścianie lub pod posadzką taki porządek ma największe znaczenie. Tam nie ma miejsca na eksperymenty ani na zakładanie, że podobnie wyglądające elementy zadziałają tak samo. Na końcu i tak liczy się to, czy instalacja przejdzie próbę ciśnieniową i czy za kilka lat nie trzeba będzie wracać do świeżo wyremontowanej ściany.
