Uziemienie w fundamencie to jedno z tych rozwiązań, które w domu jednorodzinnym robią dużą różnicę, choć na co dzień pozostaje niewidoczne. Dobrze zaprojektowany uziom fundamentowy zwiększa bezpieczeństwo instalacji elektrycznej, wspiera ochronę odgromową i ogranicza ryzyko kosztownych przeróbek po zakończeniu budowy. Ja patrzę na ten temat praktycznie: jeśli można zamknąć go na etapie zbrojenia i betonowania, to później oszczędza się i czas, i nerwy.
Co trzeba ustalić przed betonowaniem fundamentów
- Układ uziemiający najlepiej planować razem z fundamentami, bo późniejszy montaż bywa trudny i droższy.
- W praktyce liczy się ciągłość połączeń, właściwy materiał i zachowanie otuliny betonu minimum 5 cm.
- Naturalny wariant wykorzystuje zbrojenie, a sztuczny opiera się na dedykowanej bednarce lub prętach w betonie.
- Przy izolowanych lub małych fundamentach często trzeba dołożyć uziom otokowy albo inne uzupełnienie w gruncie.
- Po wykonaniu instalacji warto zrobić pomiary i zostawić dokumentację, bo bez tego trudno ocenić jakość układu po latach.
Po co w ogóle robi się uziemienie w fundamencie
To rozwiązanie łączy trzy zadania naraz: chroni ludzi przed porażeniem, pomaga odprowadzić prąd piorunowy i stabilizuje potencjały w budynku. W polskich warunkach przepisy budowlane wskazują wprost, że jako uziomy instalacji elektrycznej należy wykorzystywać m.in. metalowe konstrukcje budynków i zbrojenia fundamentów, więc nie jest to „dodatkowy gadżet”, tylko element przewidziany w logice całej instalacji.
Największą zaletą jest trwałość. Beton dobrze osłania metal, a jednocześnie w wielu przypadkach poprawia warunki pracy samego układu uziemiającego. W praktyce daje to stabilniejsze parametry niż rozwiązania, które trzeba później wbijać lub zakopywać w gruncie już po zakończeniu robót ziemnych.
| Wariant | Jak powstaje | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Naturalny | Wykorzystuje odpowiednio połączone zbrojenie fundamentu | Mało dodatkowych materiałów, dobra trwałość, brak osobnego wykopu | Wymaga bardzo starannego połączenia prętów przed zalaniem betonu |
| Sztuczny | Opiera się na dedykowanej bednarce lub prętach umieszczonych w fundamencie | Łatwiej kontrolować układ i ciągłość elektryczną | Trzeba pilnować materiału, otuliny i prawidłowego wyprowadzenia do instalacji |
Jeśli budynek ma prostą konstrukcję i dobre zbrojenie, wariant naturalny często wystarcza. Gdy projekt jest bardziej wymagający albo fundamenty są nietypowe, lepiej od razu przewidzieć wariant sztuczny i nie liczyć na przypadek. To prowadzi wprost do pytania o materiały, bo od nich zależy nie tylko skuteczność, ale też żywotność całego układu.
Jakie materiały sprawdzają się najlepiej
W tym temacie nie wygrywa najdroższy materiał, tylko taki, który dobrze współpracuje z betonem i z wyprowadzeniem do gruntu. W praktyce często spotyka się płaskownik stalowy o przekroju co najmniej 30 x 3,5 mm, drut okrągły 10 mm albo linkę miedzianą o przekroju minimum 50 mm². To są wartości, które dobrze porządkują projekt, ale nie zwalniają z myślenia o całym układzie jako całości.
| Materiał | Gdzie ma sens | Plus | Na co uważać |
|---|---|---|---|
| Stal czarna | Elementy całkowicie zalane w betonie | Jest akceptowalna, jeśli ma dobrą otulinę i trwałe połączenia | Nie powinna pracować w strefie przejścia do gruntu bez dodatkowej ochrony |
| Stal ocynkowana | Wybrane odcinki układu wewnątrz betonu | Łatwa dostępność i prosty montaż | Przy wyjściu ze zbrojonego betonu do ziemi lepiej unikać jej jako materiału łączącego |
| Stal nierdzewna V4A | Strefy szczególnie narażone na korozję i połączenia zewnętrzne | Bardzo dobra trwałość | Wyższy koszt zakupu niż w przypadku stali zwykłej |
| Miedź | Wyprowadzenia i elementy o podwyższonej odporności korozyjnej | Dobra przewodność i stabilność materiałowa | Trzeba uważać na właściwe połączenia z innymi metalami, by nie tworzyć ogniw galwanicznych |
Najważniejszy detal to strefa wyjścia z fundamentu. Tam zaczynają się błędy, bo metal, który świetnie sprawdza się w betonie, nie zawsze nadaje się do bezpośredniego kontaktu z gruntem. Właśnie dlatego dobór materiału trzeba czytać razem z techniką wykonania, a nie w oderwaniu od niej.
Jak przebiega wykonanie na budowie
Najlepiej myśleć o tym etapie jeszcze przed zamówieniem betonu. Uziemienie układa się tak, aby tworzyło zamknięty obwód lub sieć, a jego połączenia były trwałe i przewidywalne. Jak podają zalecenia branżowe, przewody łączy się ze zbrojeniem w odstępach nie większych niż 2 m, a w większych obiektach dochodzą jeszcze połączenia poprzeczne, żeby nie przekroczyć oczek 20 x 20 m.
- Projektuje się przebieg przewodu lub wykorzystanie zbrojenia jeszcze na etapie zbrojenia ław, stóp albo płyty.
- Zapewnia się ciągłość elektryczną połączeń, najlepiej przez spawanie lub odpowiednie zaciski przewidziane do tego celu.
- Układ prowadzi się tak, aby metal był przykryty warstwą betonu o grubości co najmniej 5 cm.

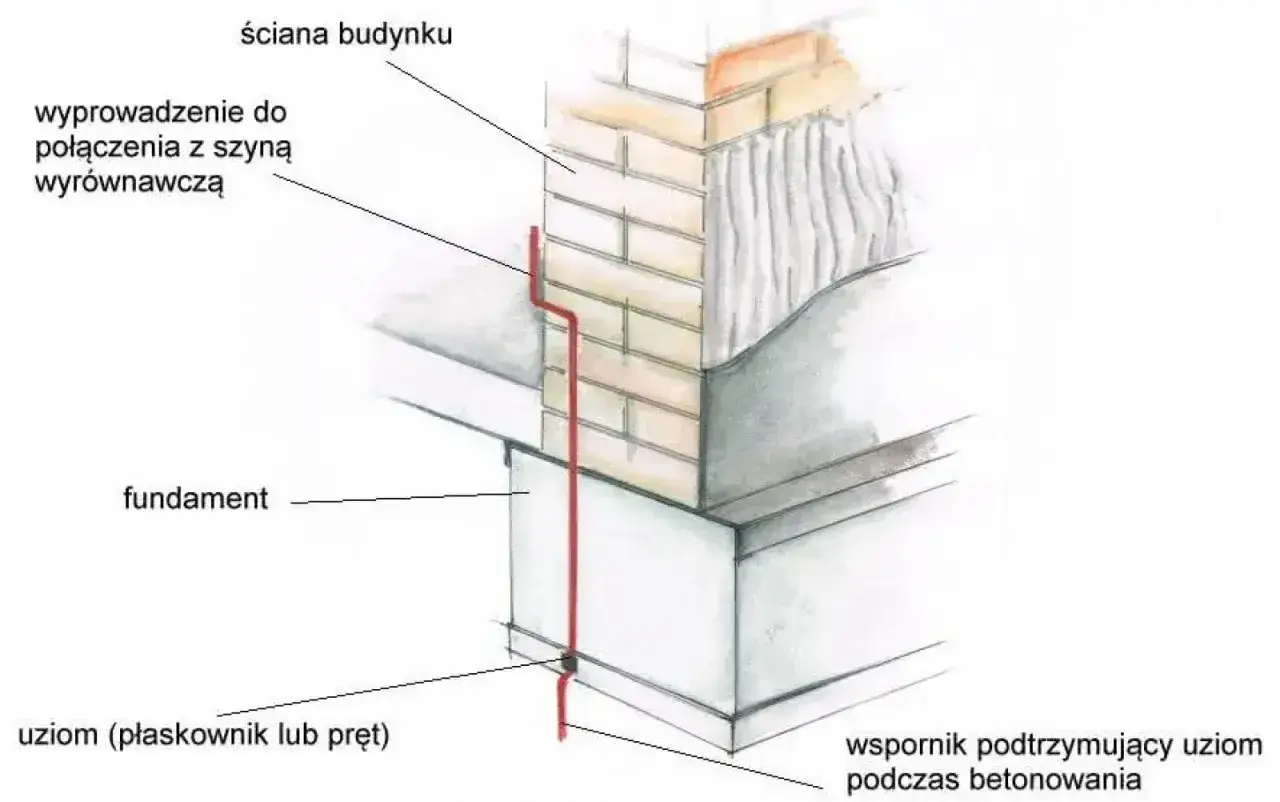

- Wyprowadza się punkt do głównej szyny uziemiającej, żeby połączyć fundament z instalacją wewnętrzną budynku.
- Po zakończeniu robót wykonuje się pomiar ciągłości i dokumentuje wynik, zanim całość zostanie zakryta na stałe.
Połączenie z główną szyną uziemiającą
To nie jest detal do „dokończenia później”. Wyprowadzenie do GSU powinno być dostępne i przemyślane, bo od niego zależy, czy instalacja elektryczna i odgromowa będą miały sensowny punkt odniesienia. W praktyce właśnie na tym etapie wychodzi, czy wykonawca myślał o całym systemie, czy tylko o samym zbrojeniu.
Przeczytaj również: Ocieplenie celulozą - jak uniknąć błędów i ile to kosztuje?
Pomiary po zakończeniu robót
Po zalaniu betonu nie kończy się temat, tylko zaczyna faza kontroli. Pomiar ciągłości powinien wykonać specjalista, bo bez tego trudno stwierdzić, czy wszystkie połączenia rzeczywiście działają. To szczególnie ważne przy domach z instalacją odgromową, ale również przy zwykłej ochronie przeciwporażeniowej.
Po zebraniu tych danych łatwiej ocenić, kiedy sam fundament wystarczy, a kiedy lepiej od razu przewidzieć dodatkowy obwód w gruncie.
Kiedy sam fundament nie wystarczy
Są sytuacje, w których układ w betonie nie daje wystarczającego efektu albo nie da się go wykonać w pełni poprawnie. Dzieje się tak zwłaszcza przy fundamentach odizolowanych hydroizolacją, w układach typu „biała wanna”, przy bardzo małej powierzchni rzutu albo wtedy, gdy fundamenty są pojedyncze i rozrzucone. Inżynier Budownictwa zwraca uwagę, że wtedy często trzeba rozbudować system o dodatkowe uziomy w gruncie, zamiast liczyć wyłącznie na sam fundament.
W praktyce najczęściej dodaje się uziom otokowy wokół budynku albo uzupełnia układ o inne elementy w gruncie. To ma sens szczególnie wtedy, gdy beton nie ma dobrego kontaktu z ziemią albo gdy izolacja obwodowa mocno ogranicza wymianę wilgoci. Innymi słowy: im trudniejsze warunki gruntowe i izolacyjne, tym większa szansa, że sam fundament będzie tylko częścią całego rozwiązania.
Przy obiektach z ochroną odgromową liczy się też geometria. Dla typowych układów z klasą III i IV ochrony odgromowej spotyka się minimalną długość 5 m, co odpowiada powierzchni około 78,5 m², ale traktowałbym to jako punkt orientacyjny do oceny projektu, a nie uniwersalną receptę dla każdego domu. Tu naprawdę liczy się konkretna konstrukcja budynku, a nie sama nazwa rozwiązania.
Jeżeli planujesz dom na działce w okolicach Ostródy, warto zapytać projektanta albo wykonawcę, czy fundament rzeczywiście zapewni wymagane parametry, czy będzie potrzebne dodatkowe obejście w gruncie. To pytanie brzmi technicznie, ale w praktyce często decyduje o tym, czy później trzeba będzie wracać do robót ziemnych.
Najczęstsze błędy, które wychodzą dopiero po latach
Najgorsze pomyłki są zwykle niewidoczne po odbiorze. Układ wygląda poprawnie na zdjęciu z budowy, a problem pojawia się dopiero po czasie, gdy pojawia się korozja, brak ciągłości albo zbyt duża rezystancja. Z mojego punktu widzenia warto pilnować przede wszystkim pięciu rzeczy.
- Łączenie „na szybko”, bez trwałego połączenia elektrycznego i mechanicznego.
- Stosowanie niewłaściwego materiału w strefie wyjścia do gruntu.
- Brak otuliny betonu albo zbyt mała warstwa, która osłabia ochronę przed korozją.
- Zapomnienie o wyprowadzeniu do GSU przed zalaniem fundamentów.
- Brak pomiarów i dokumentacji, przez co nikt później nie wie, co dokładnie zostało wykonane.
Jednym z częstszych skrótów myślowych jest też przekonanie, że samo zbrojenie „jakoś zadziała”. Nie zawsze tak jest. Zbrojenie trzeba połączyć świadomie i zgodnie z wymaganiami, bo przypadkowy kontakt metal-metal nie daje tej samej pewności co poprawnie wykonany układ. To ważne szczególnie przy domach budowanych szybko, gdzie harmonogram często wygrywa z dokładnością.
Jeśli kupujesz gotowy dom albo odbierasz nowy budynek, poproś o dokumentację pomiarów i sprawdź, czy w projekcie przewidziano układ uziemiający już na etapie fundamentów. Taki dokument mówi więcej niż zapewnienie, że „elektryk wszystko zrobił”.
Co warto sprawdzić, zanim zamkniesz ten etap budowy
Najbardziej praktyczna rada jest prosta: ten element trzeba traktować jak część konstrukcji, a nie jak drobny dodatek elektryczny. Jeśli fundamenty są jeszcze otwarte, to właśnie teraz jest moment na kontrolę materiału, ciągłości, miejsca wyprowadzenia i zgodności z projektem. Po zakryciu wszystkiego dostęp jest już zdecydowanie trudniejszy.
- czy układ ma zamknięty obwód lub sensowną siatkę połączeń,
- czy metal jest odizolowany od gruntu tylko tam, gdzie to przewidziano,
- czy wyprowadzenie do GSU jest dostępne i opisane,
- czy wykonano pomiar ciągłości i wpis do dokumentacji,
- czy przy izolacji obwodowej albo wodoodpornym betonie uwzględniono dodatkowy uziom w gruncie.
Tak rozumiany układ uziemiający nie jest tylko wymaganiem technicznym. Dobrze zrobiony staje się częścią jakości całego domu, a przy sprzedaży nieruchomości potrafi być cennym argumentem, bo pokazuje, że budynek został wykonany świadomie, a nie „na minimum”.
