Jak podłączyć domofon 5-żyłowy w bloku? Poradnik krok po kroku

Wymiana lub podłączenie domofonu w bloku może wydawać się skomplikowanym zadaniem, szczególnie gdy mamy do czynienia z instalacją 5-żyłową. Jednak, jak pokazuje moje doświadczenie, z odpowiednimi wskazówkami i odrobiną cierpliwości, większość z nas jest w stanie poradzić sobie z tym samodzielnie. Ten poradnik został stworzony, aby krok po kroku przeprowadzić Cię przez cały proces, od identyfikacji przewodów po testowanie nowego unifonu, koncentrując się na typowych analogowych instalacjach spotykanych w budownictwie wielorodzinnym.

Zanim zaczniesz: kluczowe zasady bezpieczeństwa przy pracy z prądem

Praca z instalacjami elektrycznymi zawsze wymaga ostrożności. Zanim w ogóle pomyślisz o dotknięciu jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie instalacji domofonowej. Zazwyczaj oznacza to wyłączenie odpowiedniego bezpiecznika w skrzynce elektrycznej w Twoim mieszkaniu lub na klatce schodowej. To podstawa Twojego bezpieczeństwa i nie wolno tego etapu lekceważyć. Upewnij się, że prąd jest odłączony, zanim przystąpisz do dalszych działań.

Jakie narzędzia przygotować, by praca poszła sprawnie?

Aby praca przebiegła sprawnie i bezpiecznie, warto mieć pod ręką kilka podstawowych narzędzi:

• Śrubokręty (krzyżakowy i płaski) z izolowaną rękojeścią to absolutna podstawa do odkręcania obudowy i mocowania przewodów.
• Szczypce do ściągania izolacji i cięcia przewodów przydadzą się do przygotowania końcówek kabli.
• Miernik napięcia (multimetr) niezastąpiony do sprawdzenia instalacji i identyfikacji funkcji poszczególnych żył, zwłaszcza gdy kolory są nieoczywiste.
• Opcjonalnie: wiertarka i kołki rozporowe, jeśli planujesz montaż unifonu w nowym miejscu lub stary wymagał innych mocowań.

Kiedy lepiej wezwać fachowca? Rozpoznaj sygnały ostrzegawcze

Choć zachęcam do samodzielnych działań, są sytuacje, w których wezwanie specjalisty jest najlepszym i najbezpieczniejszym rozwiązaniem. Pamiętaj, że Twoje bezpieczeństwo jest najważniejsze. Zdecydowanie polecam kontakt z elektrykiem lub specjalistą od domofonów, gdy:

• Nie czujesz się pewnie, pracując z instalacjami elektrycznymi. Lepiej zapobiegać niż leczyć.
• Instalacja w Twoim bloku jest bardzo stara, a przewody są kruche, uszkodzone lub ich izolacja jest popękana.
• Przewody w ścianie są nieoznaczone, a Ty nie masz miernika napięcia lub nie wiesz, jak go używać.
• Po samodzielnej próbie podłączenia domofon nadal nie działa prawidłowo, a Ty nie możesz zlokalizować problemu.
• System domofonowy w Twoim bloku jest bardziej skomplikowany niż standardowa instalacja analogowa (np. cyfrowy, zintegrowany z wideo).

Anatomia instalacji 5-żyłowej odkryj tajemnice kolorowych kabli

Zrozumienie funkcji każdej żyły to klucz do sukcesu. W analogowej instalacji 5-żyłowej każda z nich ma swoje konkretne zadanie. Poznajmy je bliżej.

Co oznaczają poszczególne żyły? Dekodujemy funkcje

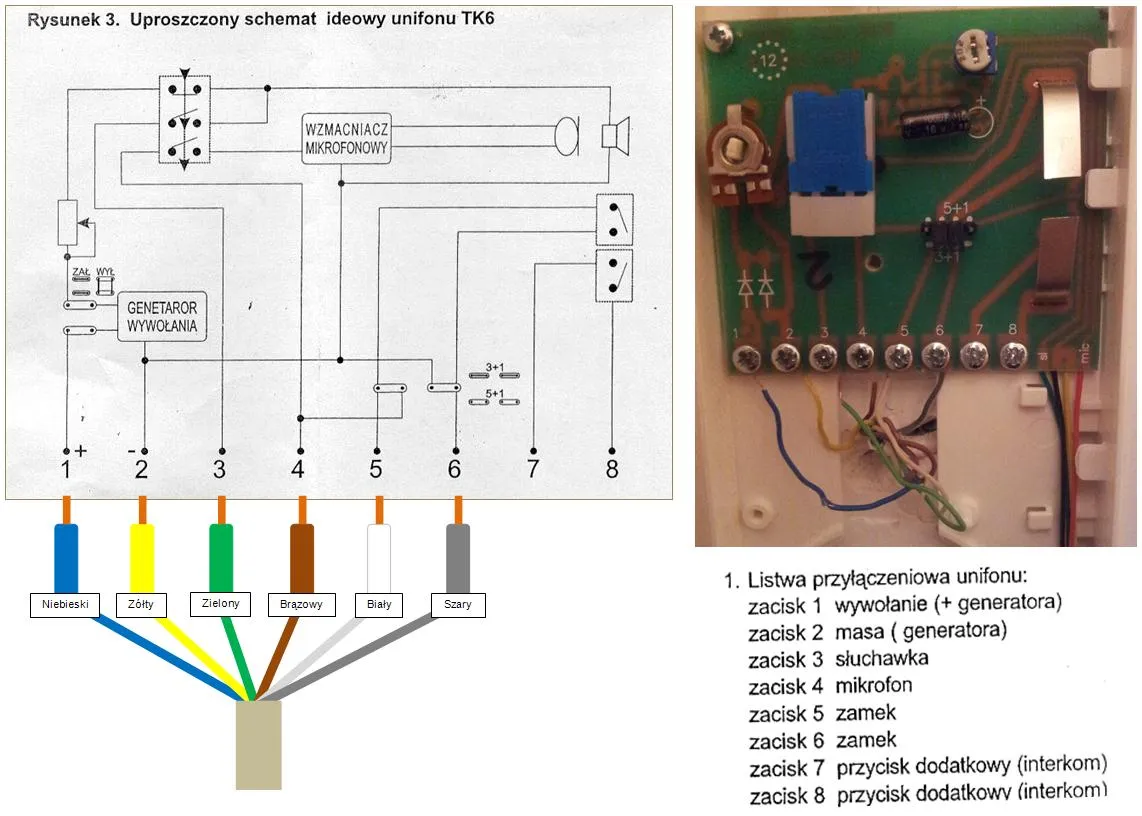

Oto standardowy podział funkcji pięciu żył w domofonie analogowym:

• Masa (Żyła 1): To przewód wspólny dla całego systemu, często oznaczany jako "MASA", "-" lub "GND". Jest to punkt odniesienia dla pozostałych sygnałów.
• Mikrofon (Żyła 2): Odpowiada za przesyłanie dźwięku z Twojego unifonu (słuchawki) do kasety zewnętrznej, czyli tam, gdzie mówi osoba dzwoniąca. Zazwyczaj oznaczana jako "MIC" lub "MIKROFON".
• Głośnik (Żyła 3): Przesyła dźwięk z kasety zewnętrznej do Twojego unifonu, umożliwiając Ci słyszenie osoby na zewnątrz. Oznaczenia to często "SŁUCHAWKA", "SPK" lub "GŁOŚNIK".
• Wywołanie/Dzwonek (Żyła 4): To ta żyła, która odpowiada za sygnał dzwonienia, gdy ktoś dzwoni do Twojego mieszkania. Może być oznaczana jako "RING" lub "WYWOŁANIE".
• Elektrozaczep (Żyła 5): Ta żyła steruje otwieraniem zamka w drzwiach wejściowych do budynku. Po naciśnięciu przycisku w unifonie, wysyła sygnał do elektrozaczepu. Oznaczenia to "ZAMEK" lub "ELEKTROZACZEP".

Pułapka kolorów: Dlaczego nie zawsze można ufać barwom przewodów?

Wielu z nas chciałoby, aby kolory przewodów były ustandaryzowane i zawsze oznaczały to samo. Niestety, w przypadku instalacji domofonowych, zwłaszcza tych starszych, nie ma jednego uniwersalnego standardu kolorystycznego. Różni producenci w różnych okresach mogli stosować własne schematy kolorów. Oznacza to, że poleganie wyłącznie na barwach przewodów może prowadzić do błędów w podłączeniu. To, co w jednej instalacji jest masą, w innej może być mikrofonem. Dlatego tak ważne jest, aby nie ufać kolorom bezkrytycznie.

Jak bezbłędnie zidentyfikować funkcje żył w Twojej ścianie? Praktyczny przewodnik

Skoro nie można ufać kolorom, jak zatem prawidłowo zidentyfikować funkcje żył? Oto kilka sprawdzonych metod:

• Zrób zdjęcie starego podłączenia: To najprostsza i najskuteczniejsza metoda. Zanim odłączysz stary unifon, zrób wyraźne zdjęcie, na którym widać, który kolor kabla był podłączony do jakiego zacisku (np. masa, mikrofon, głośnik). To Twoja mapa drogowa!
• Dokładnie opisz przewody: Jeśli zdjęcie nie jest możliwe lub masz wątpliwości, opisz każdy przewód. Możesz użyć małych karteczek samoprzylepnych lub taśmy izolacyjnej z opisem, który kabel był podłączony do jakiego zacisku w starym unifonie.
• Użyj miernika napięcia (multimetru): W przypadku, gdy nie masz starego unifonu, oznaczenia są nieczytelne lub instalacja jest nietypowa, miernik jest niezastąpiony. Pozwala on na sprawdzenie napięcia i ciągłości obwodu, co umożliwia identyfikację funkcji każdej żyły. Jeśli nie wiesz, jak to zrobić, rozważ wezwanie fachowca.

Podłączenie domofonu 5-żyłowego krok po kroku instrukcja dla początkujących

Gdy już znasz funkcje żył i masz przygotowane narzędzia, możemy przejść do właściwego podłączania. Pamiętaj o cierpliwości i dokładności na każdym etapie.

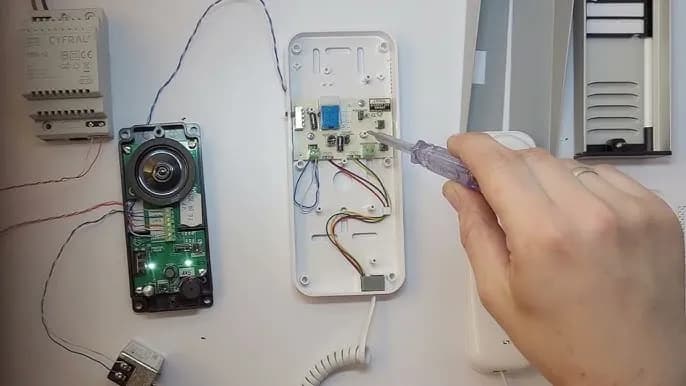

Krok 1: Przygotowanie stanowiska pracy i demontaż starego unifonu

Pierwszy krok to zawsze bezpieczeństwo i porządek. Upewnij się, że zasilanie instalacji domofonowej jest wyłączone to absolutny priorytet. Przygotuj wszystkie niezbędne narzędzia, aby mieć je pod ręką. Następnie, używając śrubokręta, ostrożnie zdemontuj stary unifon. Odkręć śruby mocujące obudowę do ściany, a następnie te, które trzymają przewody w zaciskach. Przed odłączeniem przewodów, zrób zdjęcie podłączenia lub dokładnie opisz, który kolor kabla był podłączony do jakiego zacisku. To jest kluczowy etap, którego nie możesz pominąć to właśnie dzięki niemu będziesz wiedzieć, jak podłączyć nowy domofon.

Krok 2: Czas na nowy unifon jak czytać schemat od producenta?

Gdy stary unifon jest już zdjęty, a przewody opisane, czas zająć się nowym urządzeniem. Każdy nowy unifon powinien mieć dołączoną instrukcję i schemat podłączenia. Dokładnie przestudiuj ten schemat! Znajdziesz tam oznaczenia zacisków (np. "MASA", "MIC", "SPK", "RING", "ZAMEK"), do których należy podłączyć odpowiednie żyły z Twojej instalacji. Twoim zadaniem jest dopasowanie zidentyfikowanych żył starej instalacji (tych, które opisałaś/opisałeś na zdjęciu lub karteczkach) do odpowiednich zacisków w nowym unifonie. Pamiętaj, aby solidnie zamocować przewody w zaciskach, tak aby nie było żadnych luzów to zapewni bezawaryjne działanie. Przed podłączeniem upewnij się również, że nowy unifon jest kompatybilny z istniejącą analogową instalacją 5-przewodową w Twoim bloku.

Krok 3: Montaż obudowy i wielki test sprawdzanie poprawności połączenia

Po podłączeniu wszystkich przewodów do nowego unifonu, czas na montaż i testowanie:

• Zamocuj obudowę nowego unifonu na ścianie. Upewnij się, że jest stabilna i dobrze przylega.
• Włącz zasilanie instalacji domofonowej (włącz bezpiecznik, który wcześniej wyłączyłaś/wyłączyłeś).
• Przeprowadź test dzwonka: Poproś kogoś, aby zadzwonił do Ciebie z kasety zewnętrznej. Upewnij się, że sygnał wywołania działa prawidłowo i jest słyszalny.
• Sprawdź komunikację dwustronną: Podnieś słuchawkę i sprawdź, czy słychać osobę na zewnątrz i czy ona słyszy Ciebie. To test mikrofonu i głośnika.
• Zweryfikuj działanie przycisku otwierania drzwi (elektrozaczepu): Naciśnij przycisk otwierania drzwi i sprawdź, czy elektrozaczep w drzwiach wejściowych do budynku reaguje prawidłowo.

Jeśli wszystkie testy przebiegły pomyślnie, gratulacje! Twój nowy domofon jest gotowy do użytku.

Mój domofon nie działa! Najczęstsze problemy i ich proste rozwiązania

Nawet przy największej staranności, czasem coś może pójść nie tak. Nie martw się, wiele problemów można rozwiązać samodzielnie. Oto najczęstsze usterki i sposoby ich diagnozowania.

Dlaczego nic nie słychać? Diagnoza problemów z mikrofonem i głośnikiem

Jeśli po podłączeniu domofonu nic nie słychać w jedną lub obie strony (np. Ty nie słyszysz osoby na zewnątrz, albo ona nie słyszy Ciebie), najczęściej spowodowane jest to zamianą żył mikrofonu i głośnika. Sprawdź ponownie swoje notatki lub zdjęcie starego podłączenia i upewnij się, że żyła mikrofonu jest podłączona do zacisku "MIC", a żyła głośnika do "SPK" lub "SŁUCHAWKA" w nowym unifonie. Czasem wystarczy po prostu zamienić te dwa przewody miejscami.

Przycisk otwierania nie reaguje co sprawdzić w pierwszej kolejności?

Niedziałający elektrozaczep, czyli brak reakcji na przycisk otwierania drzwi, może mieć kilka przyczyn. Najczęściej jest to błędne podłączenie żyły odpowiedzialnej za zamek (żyła elektrozaczepu) lub problem ze stykiem samego przycisku otwierania w unifonie. Sprawdź, czy żyła elektrozaczepu jest solidnie podłączona do odpowiedniego zacisku (np. "ZAMEK") i czy nie ma luzów. Upewnij się też, że przycisk w unifonie działa mechanicznie.

Ciągłe buczenie lub dzwonienie jak zlokalizować źródło zakłóceń?

Jeśli po podłączeniu domofon ciągle buczy, szumi lub dzwoni bez przerwy, może to wskazywać na zwarcie w instalacji lub błędne podłączenie przewodów. W takiej sytuacji musisz ponownie sprawdzić wszystkie połączenia. Upewnij się, że izolacja na końcówkach przewodów jest nienaruszona i że żadne gołe druty nie dotykają się nawzajem ani metalowych części obudowy. Czasem wystarczy poprawić izolację lub mocniej dokręcić zaciski.

Przeczytaj również: Pies sąsiada szczeka? 7 kroków do ciszy w bloku!

Domofon jest "martwy" czy to problem z zasilaniem?

Całkowity brak reakcji urządzenia, czyli tzw. "martwy domofon", to sygnał, że coś jest poważnie nie tak. W pierwszej kolejności sprawdź, czy zasilanie jest włączone (odpowiedni bezpiecznik). Jeśli zasilanie jest, a domofon nadal nie reaguje, przyczyną może być uszkodzony przewód w ścianie, brak ciągłości obwodu lub, co zdarza się często, niekompatybilność nowego unifonu z istniejącą instalacją. Upewnij się, że nie próbujesz podłączyć unifonu cyfrowego do analogowej instalacji 5-przewodowej, ponieważ takie połączenie nigdy nie zadziała.
