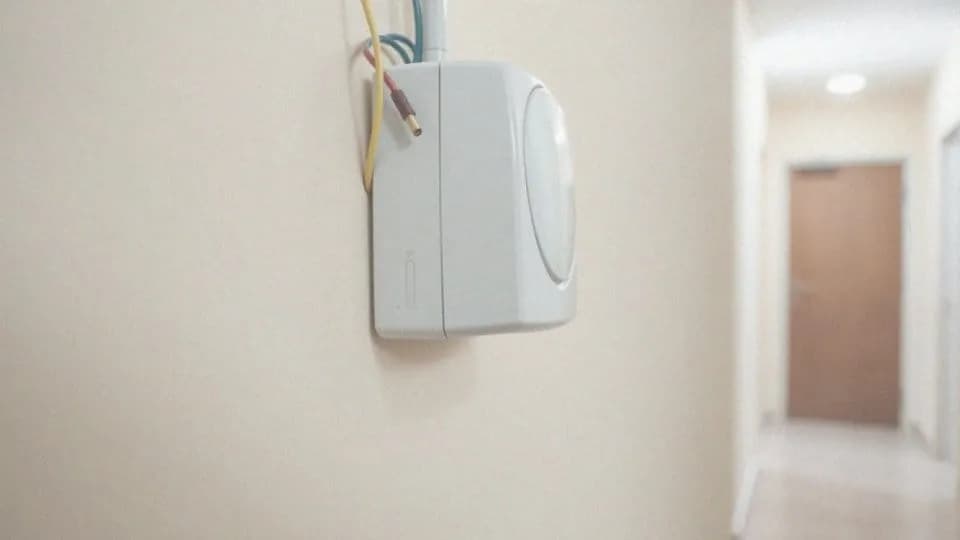

Domofon w bloku? Podłącz go sam! Poradnik krok po kroku.

Wymiana lub podłączenie nowego unifonu w mieszkaniu w bloku może wydawać się skomplikowanym zadaniem, ale z odpowiednią wiedzą i narzędziami, możesz to zrobić samodzielnie. Ten artykuł to praktyczny przewodnik krok po kroku, który pomoże Ci przejść przez cały proces od identyfikacji typu instalacji, przez prawidłowe podłączenie przewodów, aż po konfigurację urządzenia i rozwiązywanie potencjalnych problemów. Dostarczę Ci niezbędnych informacji technicznych i wskazówek bezpieczeństwa, abyś mógł cieszyć się w pełni działającym domofonem.

Przygotowanie do podłączenia domofonu: poznaj podstawy

Domofon to coś więcej niż tylko urządzenie do otwierania drzwi. To kluczowy element bezpieczeństwa i komunikacji w każdym budynku wielorodzinnym. Pozwala na kontrolę dostępu do klatki schodowej, a także ułatwia kontakt z kurierem czy gośćmi. Zanim jednak przystąpimy do montażu, musimy dobrze zrozumieć podstawy działania tych systemów i przygotować się do pracy.

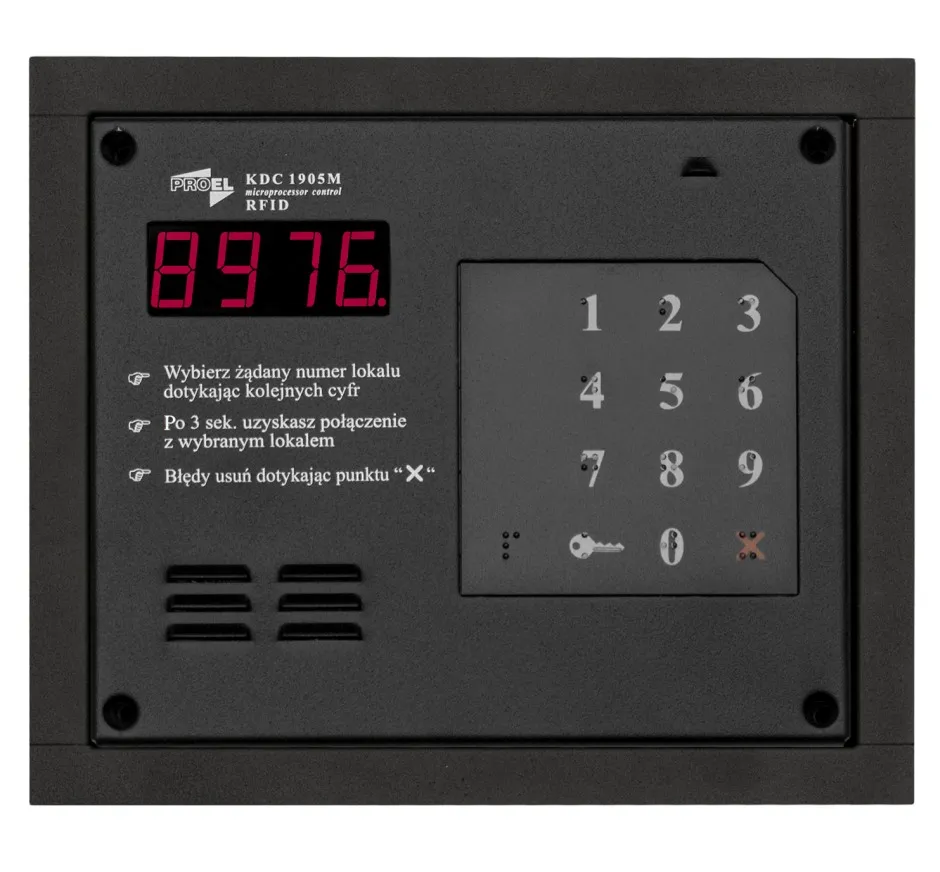

Domofon cyfrowy czy analogowy? Jak rozpoznać instalację w swoim mieszkaniu?

W Polsce dominują dwa główne typy instalacji domofonowych: analogowe i cyfrowe. Z mojego doświadczenia wynika, że starsze bloki, budowane w latach 70., 80. czy 90., niemal zawsze posiadają instalacje analogowe, które charakteryzują się większą liczbą przewodów. Nowsze budownictwo, często po roku 2000, to zazwyczaj systemy cyfrowe, oferujące lepszą jakość dźwięku i dodatkowe funkcje. Najprostszym sposobem na rozpoznanie typu instalacji jest policzenie żył w kablu podłączonym do starego unifonu. Warto też zwrócić uwagę na producentów na polskim rynku popularni są Urmet, Cyfral, Laskomex, Miwi-Urmet czy Proel.

• Dwie żyły: niemal na pewno system cyfrowy.
• Cztery lub więcej żył: system analogowy.

Czy każdy domofon będzie pasował? Kwestia kompatybilności z centralką

To jest absolutnie kluczowa kwestia, o której często zapominamy. Nie każdy domofon będzie kompatybilny z istniejącą centralką w Twoim bloku. Unifony cyfrowe są zazwyczaj dedykowane konkretnym systemom i producentom (np. Cyfral TD-6 czy Laskomex LM-8). Oznacza to, że unifon jednej marki może nie działać z centralką innej. W przypadku systemów analogowych sytuacja jest nieco prostsza często spotyka się bardziej uniwersalne modele, takie jak Urmet 1131/1132 czy Cyfral SLIM, które mogą współpracować z różnymi centralkami analogowymi. Zawsze sprawdź specyfikację nowego unifonu i upewnij się, że jest on przeznaczony do Twojego typu instalacji.

Niezbędne narzędzia, które musisz przygotować przed pracą

Zanim zaczniesz, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia. To znacznie ułatwi i przyspieszy pracę:

• Śrubokręt (krzyżakowy i płaski, często precyzyjny)
• Ściągacz izolacji (lub ostry nożyk)
• Próbnik napięcia lub multimetr (bardzo przydatny do identyfikacji żył)
• Marker lub taśma izolacyjna do oznaczania przewodów
• Latarka (często instalacja jest słabo oświetlona)

Podłączanie domofonu: praktyczny poradnik krok po kroku

Przygotowanie to podstawa, ale teraz przejdźmy do konkretów. Poniższy poradnik krok po kroku pomoże Ci samodzielnie podłączyć lub wymienić unifon, minimalizując ryzyko błędów. Pamiętaj, że dokładność i cierpliwość są Twoimi najlepszymi sprzymierzeńcami.

Krok 1: Bezpieczeństwo przede wszystkim jak przygotować się do pracy

Zawsze podkreślam, że bezpieczeństwo jest najważniejsze. Chociaż instalacje domofonowe zazwyczaj pracują na niskim napięciu, zachowanie ostrożności jest obowiązkowe. Jeśli masz możliwość i wiesz, jak to zrobić bezpiecznie, odłącz zasilanie domofonu w skrzynce rozdzielczej (choć w blokach jest to często trudne, bo zasilanie jest wspólne dla całej klatki). Jeśli nie, pracuj ostrożnie, unikając zwarć i dotykania nieizolowanych przewodów. Zawsze upewnij się, że przewody są prawidłowo zidentyfikowane, zanim zaczniesz je odłączać.

Krok 2: Demontaż starego unifonu i identyfikacja przewodów

Ten krok jest kluczowy dla uniknięcia błędów w dalszym procesie. Pamiętaj o nim:

1. Ostrożne otwarcie obudowy starego unifonu, zazwyczaj za pomocą płaskiego śrubokręta lub zatrzasków.
2. Wykonanie zdjęcia obecnego okablowania to będzie Twoja najlepsza referencja, gdybyś zapomniał, co gdzie było.
3. Oznaczenie każdej żyły (np. markerem, kawałkiem taśmy z opisem) przed jej odłączeniem. Nawet jeśli masz zdjęcie, dodatkowe oznaczenia są nieocenione.
4. Ostrożne odłączenie wszystkich przewodów od zacisków starego unifonu.

Krok 3: Podłączanie unifonu w systemie cyfrowym (2-żyłowym)

Podłączenie w systemie cyfrowym jest zazwyczaj prostsze. Zobaczysz dwa przewody wychodzące ze ściany. W nowym unifonie cyfrowym znajdziesz odpowiednie zaciski, często oznaczone jako L+ i L- (lub podobnie, np. DATA, CLK). Podłącz te dwa przewody do odpowiednich zacisków, zgodnie z instrukcją producenta Twojego unifonu. W niektórych systemach cyfrowych polaryzacja (czyli który przewód jest L+, a który L-) ma znaczenie, więc jeśli domofon nie działa po podłączeniu, spróbuj zamienić przewody miejscami. Pamiętaj, że po podłączeniu przewodów, konieczne będzie ustawienie numeru mieszkania, o czym opowiem w dalszej części artykułu.

Krok 4: Podłączanie unifonu w systemie analogowym (4, 5 lub 6-żyłowym)

W systemie analogowym masz więcej przewodów, a co za tym idzie, więcej możliwości pomyłki. Dlatego tak ważne było zrobienie zdjęcia i oznaczenie żył w Kroku 2. Teraz musisz podłączyć zidentyfikowane przewody do odpowiednich zacisków w nowym unifonie analogowym. Typowe oznaczenia zacisków to: MASA (GND), MIKROFON (MIC), SŁUCHAWKA (SPK), WYWOŁANIE (RING) i ZAMEK (LOCK). Skorzystaj ze zdjęcia, które zrobiłeś, i podłącz każdą żyłę do zacisku o tej samej funkcji. Jeśli nie masz pewności co do funkcji żył, przejdź do kolejnej sekcji, gdzie wyjaśniam, jak je rozpoznać.

Rozpoznawanie przewodów w instalacji analogowej

Jeśli nie masz starych oznaczeń lub instrukcji, identyfikacja żył w instalacji analogowej może być wyzwaniem. Jednak bez obaw istnieją sprawdzone metody, które pozwolą Ci prawidłowo rozszyfrować ich funkcje. Prawidłowe rozpoznanie każdej żyły jest absolutnie kluczowe dla poprawnego działania domofonu.

Rozszyfrowanie oznaczeń: Co oznaczają symbole MIC, SPK, RING i MASA?

Oto najczęściej spotykane oznaczenia i ich funkcje, które pomogą Ci podłączyć unifon:

• Masa (GND): To wspólna żyła, punkt odniesienia dla wszystkich pozostałych sygnałów. Zazwyczaj jest to przewód o innym kolorze niż pozostałe, np. czarny lub niebieski.
• Mikrofon (MIC): Przewód odpowiedzialny za przesyłanie dźwięku z Twojego mikrofonu do centralki domofonowej.
• Słuchawka (SPK): Przewód odpowiedzialny za przesyłanie dźwięku z centralki do Twojej słuchawki.
• Wywołanie (RING): Przewód, którym przesyłany jest sygnał dzwonka, informujący o tym, że ktoś próbuje się z Tobą skontaktować.
• Zamek (LOCK): Przewód sterujący elektrozaczepem, czyli odpowiedzialny za otwieranie drzwi wejściowych do budynku.

Metoda "na próbę": bezpieczny sposób na znalezienie właściwych połączeń

Jeśli nie masz oznaczeń, możesz spróbować zidentyfikować żyły metodą "na próbę". Pamiętaj, aby robić to ostrożnie i unikać zwarć. Oto jak ja to robię:

1. Na początek, jeśli masz multimetr, możesz sprawdzić napięcie na przewodach. Żyła masy powinna być punktem odniesienia, a na pozostałych mogą pojawiać się niewielkie napięcia stałe lub zmienne. To jednak wymaga pewnej wiedzy.
2. Metoda "na próbę" z pomocą drugiej osoby: Poproś kogoś, aby stał przy bramie/drzwiach wejściowych.
   • Znajdowanie masy: Zazwyczaj jest to jeden z przewodów, który po dotknięciu do innego nie powoduje żadnej reakcji. Możesz spróbować podłączyć jeden z przewodów do zacisku MASA w nowym unifonie, a następnie kolejno dotykać pozostałych przewodów do innych zacisków.
   • Znajdowanie wywołania (RING): Gdy druga osoba dzwoni do Twojego mieszkania, ostrożnie dotykaj kolejnych przewodów do zacisku RING w unifonie (lub do masy, jeśli unifon jest już podłączony do masy). Ten, który spowoduje dzwonek, to żyła wywołania.
   • Znajdowanie mikrofonu (MIC) i słuchawki (SPK): Po zidentyfikowaniu masy i wywołania, pozostaną Ci przewody mikrofonu i słuchawki. Podłącz je do odpowiednich zacisków. Jeśli nie słyszysz rozmówcy lub on nie słyszy Ciebie, spróbuj zamienić te dwa przewody miejscami.
   Zawsze bądź ostrożny, aby nie doprowadzić do zwarcia, co mogłoby uszkodzić centralkę domofonową w budynku!

Konfiguracja domofonu cyfrowego: ustaw numer mieszkania

Po podłączeniu przewodów w systemie cyfrowym, czeka nas jeszcze jeden, bardzo ważny krok: ustawienie numeru Twojego mieszkania. Bez tego domofon nie będzie dzwonił lub będzie dzwonił pod niewłaściwym numerem. To specyfika systemów cyfrowych, która wymaga precyzji.

Co to są zworki (jumpery) i jak ich używać?

W domofonach cyfrowych numer mieszkania ustawia się za pomocą tzw. zworek (jumperów) lub mikroprzełączników (DIP switchy). Są to małe elementy, które pozwalają na zmianę konfiguracji obwodu. Zworki to małe plastikowe "czapeczki", które zakłada się na dwa piny, łącząc je ze sobą. Mikroprzełączniki to małe dźwignie, które przestawia się w pozycje ON lub OFF. Każda pozycja odpowiada za inną cyfrę w systemie binarnym lub innym kodzie, który razem tworzy numer Twojego mieszkania.

Odczytywanie tabeli kodowania: praktyczny przykład

Aby prawidłowo ustawić numer, musisz skorzystać z instrukcji obsługi nowego unifonu. Znajdziesz tam tabelę kodowania, która pokaże Ci, jak ustawić zworki lub przełączniki dla Twojego numeru mieszkania. Na przykład, jeśli Twoje mieszkanie ma numer 15, tabela może wyglądać tak: Dla mieszkania nr 15: Zworka 1: ON Zworka 2: OFF Zworka 3: ON Zworka 4: ON Po prostu ustawiasz zworki (lub przełączniki) zgodnie z tym schematem. To naprawdę proste, gdy masz instrukcję przed sobą.

Rozwiązywanie problemów: co zrobić, gdy domofon nie działa?

Często zdarza się, że po podłączeniu domofon nie działa od razu idealnie. Nie panikuj! Wiele usterek można naprawić samodzielnie, jeśli znasz ich potencjalne przyczyny. Z mojego doświadczenia wynika, że większość problemów wynika z błędnego podłączenia.

Dlaczego domofon nie dzwoni lub dzwoni cały czas?

To jedne z najczęstszych problemów, z którymi się spotykam:

• Nie dzwoni: W systemie analogowym najczęściej jest to błąd w podłączeniu żyły "RING" lub jej brak. W systemach cyfrowych niemal zawsze oznacza to błędnie ustawiony numer mieszkania za pomocą zworek lub mikroprzełączników. Sprawdź te elementy dokładnie.
• Dzwoni cały czas: Może to być spowodowane zwarciem na przewodach (np. uszkodzona izolacja) lub, rzadziej, uszkodzeniem samego unifonu. Dokładnie sprawdź okablowanie.

Problem z dźwiękiem: nie słychać rozmówcy lub rozmówca nie słyszy Ciebie

Problemy z komunikacją to zazwyczaj kwestia przewodów odpowiedzialnych za dźwięk:

• Najczęściej jest to błędne podłączenie lub zamiana żył mikrofonu (MIC) lub słuchawki (SPK). Sprawdź, czy nie pomyliłeś ich miejscami.
• Upewnij się, że wszystkie połączenia są luźne i stabilne. Czasem wystarczy lekko dokręcić śrubkę.

Zamek nie otwiera drzwi: gdzie szukać przyczyny?

Jeśli przycisk otwierania drzwi nie działa, sprawdź następujące punkty:

• Problem z żyłą "LOCK" lub jej podłączeniem. Upewnij się, że jest prawidłowo podłączona.
• W niektórych unifonach analogowych konieczne jest założenie mostka wewnątrz unifonu, który jest wymagany do sterowania elektrozaczepem. Sprawdź instrukcję obsługi często jest to mały kawałek drutu łączący dwa konkretne punkty.

Buczenie, piski i inne zakłócenia: jak się ich pozbyć?

Zakłócenia mogą być irytujące, ale często mają proste przyczyny:

• Zwarcie na przewodach: Nawet minimalne dotknięcie dwóch przewodów może powodować buczenie. Sprawdź izolację.
• Uszkodzenie unifonu: W rzadkich przypadkach sam unifon może być uszkodzony.
• Słabe, niestabilne połączenia: Upewnij się, że wszystkie przewody są mocno dokręcone w zaciskach.

Przeczytaj również: Telewizja w bloku: którą wybrać? Porównanie i porady eksperta.

Wymiana domofonu a przepisy: kiedy potrzebujesz zgody?

Zanim zaczniesz samodzielnie działać, warto wiedzieć, jakie są przepisy dotyczące wymiany domofonu w bloku. To pozwoli uniknąć nieporozumień z administracją budynku i sąsiadami.

Czy mogę samodzielnie wymienić unifon w mieszkaniu?

Zazwyczaj tak. Wymiana unifonu we własnym mieszkaniu nie wymaga zgody spółdzielni lub wspólnoty mieszkaniowej. Jest to element wyposażenia Twojego lokalu. Ważne jest jednak, aby nowy aparat był kompatybilny z istniejącą instalacją w budynku i nie zakłócał jej działania. Jeśli postępujesz zgodnie z tym poradnikiem i wybierasz odpowiedni model, nie powinieneś mieć żadnych problemów.

Kiedy montaż wymaga interwencji fachowca lub administratora budynku?

Są jednak sytuacje, w których samodzielna interwencja jest niewskazana lub wręcz niemożliwa. Wtedy konieczny jest kontakt z administracją budynku lub wezwanie fachowca:

• Problemy z częściami wspólnymi instalacji, takimi jak centralka domofonowa na klatce schodowej, okablowanie w pionie czy zasilacz.
• Konieczność ingerencji w okablowanie poza Twoim mieszkaniem (np. w korytarzu, piwnicy).
• Gdy samodzielne próby rozwiązania problemu są nieskuteczne i nie jesteś w stanie zdiagnozować usterki.
• Jeśli Twoje działania spowodowały uszkodzenie lub zakłócenie działania całej instalacji domofonowej w bloku. Wtedy niezwłocznie poinformuj administrację.
