W blokach mieszkalnych domofon jest prostym urządzeniem tylko z pozoru. Gdy ktoś przepina przewody bez planu, znika wywołanie, przestaje działać otwieranie drzwi albo pojawiają się zakłócenia w rozmowie. Poniżej rozpisuję, jak czytać kolory żył, jak rozpoznać typ instalacji i jak bezpiecznie podłączyć unifon lub monitor bez zgadywania.
Najważniejsze rzeczy do sprawdzenia przed podłączeniem
- Kolor przewodu nie jest uniwersalnym standardem - w wielu blokach to tylko lokalna umowa instalatora albo ślad po dawnej naprawie.
- Najpierw ustal typ systemu - analogowy 4+n, 1+n, cyfrowy 2-żyłowy albo wideodomofon na skrętce działają inaczej.
- Patrz na oznaczenia zacisków - to one są ważniejsze niż barwa izolacji.
- Przed odpięciem zrób zdjęcie - w praktyce oszczędza to więcej czasu niż późniejsze szukanie „tej samej” żyły po kolorze.
- W instalacjach na RJ45 trzymaj się T568B - w nowych systemach cyfrowych kolor ma znaczenie, ale tylko w ramach standardu okablowania.
- W bloku nie testuj metodą prób i błędów - jeden błąd potrafi wyłączyć nie tylko mieszkanie, ale cały pion.
Kolory kabli nie są w domofonie jedynym drogowskazem
W przypadku domofonów najczęściej zaczynam od jednej zasady: kolor pomaga, ale nie rozstrzyga. W starszych blokach przewody bywały prowadzone przez różnych monterów, dokładane przy awariach, skracane przy remontach i łączone z zapasem z innego kabla. Po kilku latach ten sam niebieski albo biały może oznaczać zupełnie inną funkcję niż na sąsiedniej klatce.
To dlatego schemat oparty wyłącznie na barwach żył działa tylko wtedy, gdy instalacja jest dobrze opisana i nikt jej wcześniej nie przerabiał. W praktyce ważniejsze są: oznaczenia zacisków, typ systemu oraz zgodność nowego unifonu z centralą. W instrukcjach ACO widać to bardzo wyraźnie - system opisuje się po zaciskach i standardzie przewodów, a nie po „magicznych” kolorach.
Ja zawsze traktuję kolory jak notatkę pomocniczą. Jeśli na listwie widzę podpisy typu LINE, GND, MIC, SPK, CALL, LOCK czy +DC POWER, to właśnie one prowadzą mnie do poprawnego podłączenia. Z takiego podejścia wynika najprostszy wniosek: zanim ruszysz przewody, najpierw ustal, z jakim systemem masz do czynienia.
Jak rozpoznać typ instalacji w bloku
W blokach spotyka się kilka układów i każdy z nich czyta się inaczej. Ten sam kolor kabla może być bez znaczenia w instalacji analogowej, a już w systemie cyfrowym na skrętce ma znaczenie pośrednie, bo liczy się poprawne zarobienie wtyków i zachowanie par. Urmet pokazuje z kolei, że jedna rodzina urządzeń potrafi pracować zarówno w układach 4+n, jak i 1+n, więc sama liczba żył już dużo mówi o instalacji, ale nadal nie wszystko.
| Typ instalacji | Jak ją rozpoznać | Co zwykle jest ważne | Jak traktować kolory |
|---|---|---|---|
| Analog 4+n | W mieszkaniu widać kilka osobnych żył do różnych funkcji | Osobne tory rozmowy, wywołania i otwierania | Kolory są tylko wskazówką, nie standardem |
| Analog 1+n | Mniej żył, często starsze lub uniwersalne unifony | Zgodność z konkretnym modelem i zaciskami | Nie zakładaj, że powtarza się układ z sąsiedniego lokalu |
| Cyfrowy 2-żyłowy | Do mieszkania dochodzą zwykle dwie żyły magistrali | Kompatybilność z protokołem systemu | Kolor ma znaczenie tylko pomocnicze |
| Wideodomofon na UTP | Widać skrętkę i złącza RJ45 | Poprawne zarobienie w standardzie T568B | Tu kolor jest istotny, ale według standardu, nie intuicji |
Jeżeli w mieszkaniu widzisz wtyk RJ45 albo skrętkę komputerową, to znak, że nie jesteś już w świecie „przypiszmy cokolwiek do jakiegokolwiek koloru”. W takich instalacjach liczy się zgodność całej pary i kolejności żył. Gdy masz wątpliwości, sprawdź jeszcze raz, czy rzeczywiście chodzi o domofon cyfrowy albo wideodomofon, a nie o stary analogowy unifon ukryty w nowej obudowie.
Gdy typ systemu masz już rozpoznany, można przejść do najbezpieczniejszej metody pracy: odczytywania przewodów po zaciskach i po zdjęciu, a nie po pamięci.
Jak odczytać przewody bez zgadywania
Najgorszy błąd przy wymianie unifonu w bloku polega na przekonaniu, że „ten czerwony prawie na pewno jest od otwierania”. Ja takiego założenia nie robię nigdy, bo po kilku latach w pionie przewody potrafią wyglądać porządnie, a jednak być poprzestawiane już dwa razy. Bezpieczniejszy plan jest prosty.

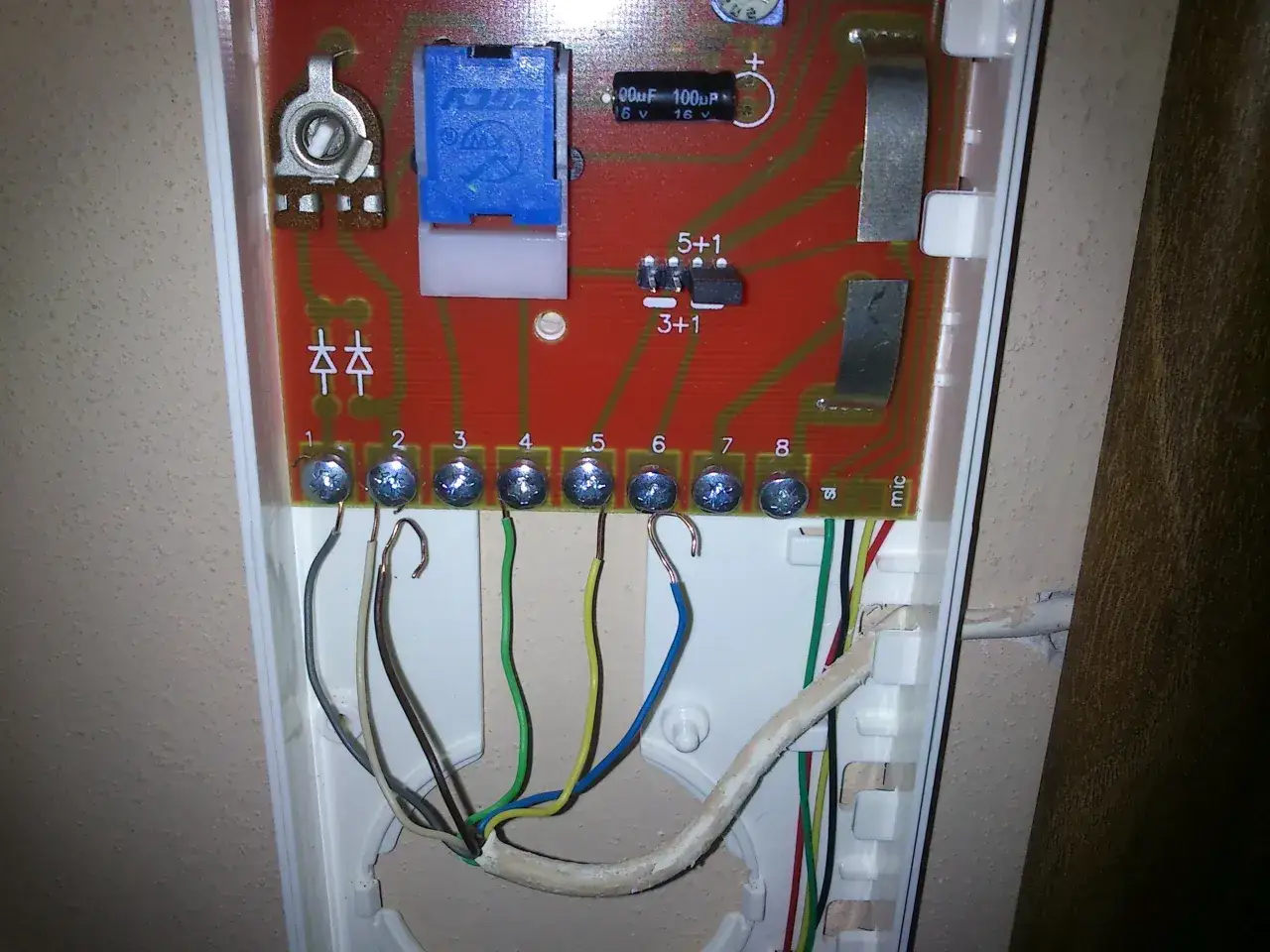

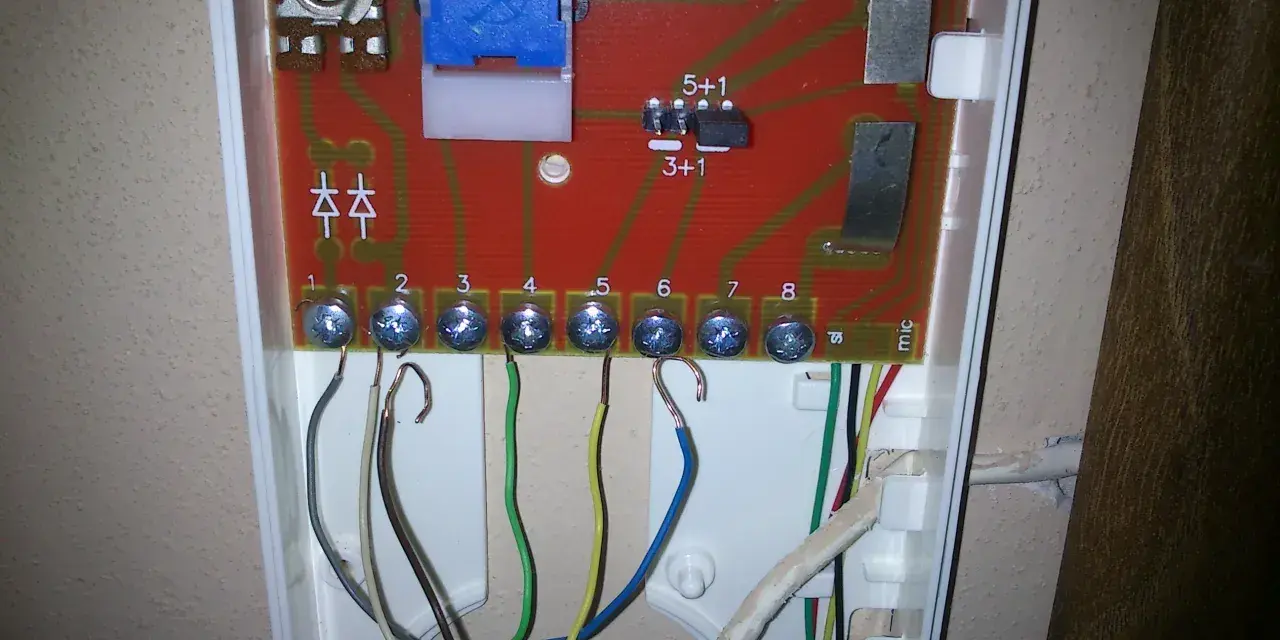

- Zrób zdjęcie przed odłączeniem - najlepiej z widocznymi numerami zacisków i kolorami żył.
- Oznacz przewody - małe etykiety lub kawałek taśmy z numerem robią ogromną różnicę.
- Porównaj stary i nowy unifon - szukaj tych samych funkcji, a nie tych samych barw.
- Przełóż żyły po jednej - jeśli coś nie działa, szybciej cofniesz pojedynczy błąd.
- Sprawdź trzy funkcje - wywołanie, rozmowę i otwieranie drzwi.
- W systemach na UTP trzymaj pary - przy skrętce ważny jest porządek zarobienia i zgodność z T568B.
W instrukcjach nowych systemów cyfrowych producent zwykle podaje też konkretne nazwy torów, na przykład zasilanie, linia komunikacji, masa, wejście przycisku i wyjście elektrozaczepu. To właśnie jest praktyczny język instalatora. Kolor może Ci pomóc tylko wtedy, gdy wiesz już, do którego zacisku ma trafić dana żyła.
Jeśli dysponujesz multimetrem, użyj go do sprawdzenia ciągłości i wykrycia przerwy, ale nie do zgadywania funkcji „na napięcie”. W domofonach blokowych to zwykle prowadzi do niepotrzebnych błędów. Po takiej kontroli łatwiej przejść do najczęstszych układów i zrozumieć, czego można się po nich spodziewać.
Najczęstsze układy w blokach i co z nich wynika
W mieszkaniach najczęściej spotykam dwa scenariusze: stary analog i nowszy system cyfrowy. Różnica jest ważna, bo w analogowym układzie przewody odpowiadają za konkretne funkcje audio i otwieranie, a w cyfrowym całość działa bardziej jak magistrala. To oznacza, że w jednym przypadku możesz ratować instalację prostym przepięciem żył, a w drugim trzeba pilnować zgodności całego zestawu.
- Analog 4+n - osobne przewody dla rozmowy, wywołania i sterowania zaczepem. Tu najczęściej pojawia się pokusa, by kierować się tylko barwą żył, ale to właśnie wtedy najłatwiej o pomyłkę.
- Analog 1+n - starszy, uproszczony układ, w którym część funkcji współdzieli tor. Taki system bywa kapryśny przy wymianie na uniwersalny unifon, bo trzeba dobrze dopasować zaciski.
- Cyfrowy 2-żyłowy - mniej przewodów, ale większa zależność od konkretnego protokołu. Tu nie „kombinuje się” z kolorami, tylko z kompatybilnością urządzeń.
- Wideodomofon na skrętce - w nowych instalacjach coraz częściej pracuje na UTP minimum cat 5e, a wtedy ważna jest para i standard zarobienia, nie przypadkowy dobór żył.
W praktyce to właśnie tutaj najłatwiej zrozumieć, dlaczego schemat podłączenia domofonu według kolorów kabli bywa tylko punktem wyjścia. W bloku mieszkalnym nie chodzi o estetyczny porządek barw, ale o to, by ten sam pion działał stabilnie dla wszystkich lokali. Jeśli przewody są stare, mieszane albo przedłużane, kolor przestaje być dowodem, a staje się jedynie tropem.
Znając typ instalacji, można już przejść do rzeczy, które najczęściej psują działanie domofonu po samodzielnej wymianie.
Błędy, które najczęściej robią problem w blokach
Przy domofonach blokowych powtarza się kilka błędów i większość z nich nie wygląda groźnie dopóki nie okaże się, że nie działa połowa funkcji. Właśnie dlatego zawsze wolę krótką, dokładną kontrolę niż szybkie przepinanie żył „na próbę”.
| Błąd | Co zwykle się dzieje | Jak tego uniknąć |
|---|---|---|
| Zaufanie wyłącznie kolorowi | Wywołanie albo rozmowa trafiają w zły tor | Sprawdź zaciski i zdjęcie starego podłączenia |
| Pomylenie mikrofonu z głośnikiem | Słychać tylko jedną stronę rozmowy albo pojawia się piszczenie | Przenoś żyły według funkcji, nie według odcienia izolacji |
| Łączenie systemu analogowego z cyfrowym | Unifon nie reaguje albo działa tylko częściowo | Dopasuj model do centrali i protokołu |
| Nieprawidłowe zarobienie skrętki | Zakłócenia obrazu, brak komunikacji, niestabilna praca | W RJ45 stosuj ten sam standard na obu końcach |
| Zbyt cienki albo zbyt długi przewód | Spadek napięcia, słaby dzwonek, problem z zaczepem | Dobierz przekrój i długość do systemu oraz obciążenia |
| Niepewny styk na listwie | Domofon działa raz na kilka prób | Dokręć zaciski i sprawdź, czy żadna żyła nie została nadcięta |
Najczęściej widzę też jeden błąd psychologiczny: ktoś zakłada, że skoro przewody są w mieszkaniu, to problem dotyczy wyłącznie mieszkania. W blokach tak to nie działa. Jeżeli pion ma wspólną magistralę albo wspólny zasilacz, źle podłączony unifon potrafi przeszkadzać także sąsiadom. Dlatego po każdej ingerencji warto sprawdzić nie tylko własne drzwi, ale i reakcję systemu na kilka prób wywołania.
To prowadzi do najważniejszego pytania: kiedy jeszcze można działać samemu, a kiedy lepiej już nie dotykać instalacji i zgłosić sprawę dalej.
Kiedy lepiej zgłosić sprawę administracji albo fachowcowi
W mieszkaniu mogę bezpiecznie wymienić unifon, jeśli mam jasny schemat i zgodny model. W bloku granica samodzielnych działań kończy się jednak szybciej niż w domu jednorodzinnym. Jeśli problem dotyczy kilku lokali, jeśli przewody są nadmiernie skorodowane albo jeśli system po prostu nie pasuje do nowego urządzenia, nie ma sensu walczyć na siłę.
- gdy w całej klatce zniknęło wywołanie albo otwieranie drzwi;
- gdy przewody w puszce są kruche, utlenione albo nie da się ich bezpiecznie skrócić;
- gdy centrala jest cyfrowa, a lokator chce zamontować uniwersalny unifon „na oko”;
- gdy system wymaga programowania adresu lub konfiguracji magistrali;
- gdy elektrozaczep działa niestabilnie mimo poprawnego podłączenia przy lokalu.
Ja w takich sytuacjach zbieram trzy rzeczy: zdjęcie starego podłączenia, model urządzenia i krótki opis objawu. To pozwala administracji albo serwisantowi szybciej ustalić, czy chodzi o błąd w mieszkaniu, awarię zasilacza, przerwę w pionie czy po prostu zły dobór unifonu. W praktyce oszczędza to czas wszystkim po obu stronach.
Co warto zapamiętać, zanim zamkniesz puszkę
Najpewniejsza zasada jest prosta: domofonu nie podłącza się po kolorze, tylko po funkcji. Kolor żyły pomaga w orientacji, ale nie zastępuje oznaczeń zacisków, instrukcji i kontroli typu systemu. W blokach to szczególnie ważne, bo jedna pomyłka bywa odczuwalna nie tylko w jednym lokalu, lecz na całym pionie.
Jeśli masz instalację analogową, działaj ostrożnie i zapisuj kolejność przewodów. Jeśli trafisz na system cyfrowy albo skrętkę RJ45, trzymaj się standardu okablowania i zaleceń producenta. A gdy po podłączeniu coś nadal nie gra, nie szukaj winy w samym kolorze kabla - najpierw sprawdź zaciski, zgodność urządzeń i jakość połączeń. To właśnie ten porządek pracy daje najlepszy efekt w realnych warunkach bloku mieszkalnego.
Jeżeli w Twoim mieszkaniu domofon nadal działa niepewnie po poprawnym podłączeniu, kolejnym krokiem powinno być sprawdzenie zasilacza, stanu pionu i zgodności modelu unifonu z instalacją w całym budynku.
